Capas como referencias

Puede elegir una capa como punto de referencia para cotas o alineaciones. Sitúe el cursor en la línea de la capa que desee utilizar como referencia. Pulse la tecla Tab para seleccionar la capa.

De forma predeterminada, cada tipo de componente compuesto tiene dos capas, que reciben el nombre de Contorno del núcleo. Estas capas no son modificables ni tienen grosor. Sirven de referencia para las cotas.

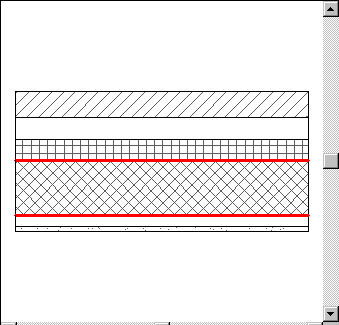

Vista previa de una geometría compuesta con el contorno del núcleo resaltado en rojo
