Estructura compuesta

Muros, suelos, techos y cubiertas pueden estar compuestos por capas paralelas. Una capa puede ser un plano continuo de un material (como contrachapado) o de varios materiales (por ejemplo, un tablón de yeso, entramados metálicos, aislamiento, cámaras de aire, ladrillos o entablado). Además, cada capa del componente tiene una finalidad concreta. Por ejemplo, algunas capas proporcionan sustento estructural, mientras que otras ejercen de barreras térmicas. Revit LT tiene en cuenta la función de cada capa y las asocia en consecuencia.

Cada capa se puede representar mediante la definición de su material, grosor y función. Normalmente, la geometría compuesta se aprecia en planos de planta o techo reflejado, o en secciones. Se visualizan en vistas de línea oculta y estructura alámbrica. Consulte Estilo visual Línea oculta y Estilo visual Estructura alámbrica.

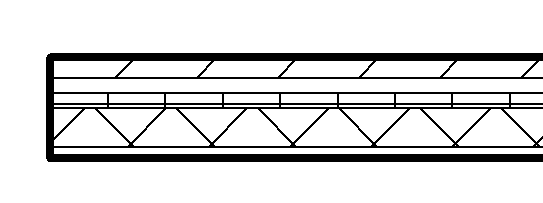

Muro de siete capas en vista de plano
