Cota de coordenadas de punto

Las cotas de coordenadas de punto indican las coordenadas Norte/Sur y Este/Oeste de los puntos de un proyecto.

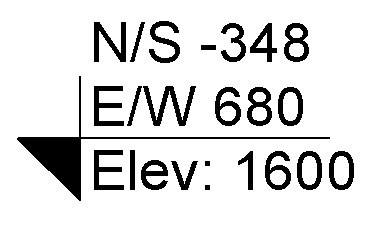

Además de las coordenadas, es posible mostrar la elevación del punto seleccionado y el texto de indicador.

Las coordenadas se notifican con relación al sistema de coordenadas compartidas.

Las cotas de coordenadas de punto se pueden colocar en suelos, muros, superficies topográficas y líneas de contorno. También puede colocar cotas de coordenadas de punto en superficies no horizontales y bordes no planos. Al mostrar la elevación del punto seleccionado además de las cotas de coordenadas de punto, puede colocar la cota de coordenadas de punto en las mismas ubicaciones que una cota de elevación.

Para colocar cotas de coordenadas de punto:

1. Haga clic en la ficha Anotarmenú desplegable Cota (Cota de coordenadas de punto).
2. En el selector de tipo, elija el tipo de cota de coordenadas de punto que desee colocar.
3. En la barra de opciones, marque o desmarque la opción Directriz. Si se ha seleccionado Directriz, puede seleccionar Hombro para crear un ángulo en la directriz de la cota de elevación.
4. Si quiere que se muestre la elevación, además de las cotas de coordenadas de punto:
   1. En la paleta Propiedades, haga clic en (Editar tipo).
   2. En Texto, seleccione Incluir elevación.
5. Seleccione el borde de un elemento o el punto de una superficie topográfica.

   Cuando mueva el cursor sobre un elemento en el que se puede colocar la cota de coordenadas de punto, el valor de cota aparecerá en el área de dibujo.

6. Si va a colocar una cota de coordenadas de punto:
   • sin una directriz, haga clic para colocarla.
   • con una directriz, aleje el cursor del elemento y haga clic para colocar la cota de coordenadas de punto.
   • con una directriz y un hombro, aleje el cursor del elemento. Haga clic una vez para colocar el hombro de la directriz. Vuelva a mover el puntero y, a continuación, haga clic para colocar la cota de coordenadas de punto.
7. Para terminar, pulse Esc dos veces.

Si selecciona una cota de coordenadas de punto después de colocarla, la puede desplazar mediante los pinzamientos de arrastre. Si suprime un elemento al que se hace referencia o desactiva su visibilidad, desaparece la cota de coordenadas de punto.

Para modificar el aspecto de la cota de elevación, selecciónela y modifique sus propiedades.
