Parte 2: creación de muros

Categoría Usuarios nuevos Tiempo necesario 15 minutos Archivos de aprendizaje utilizados GSG_02_create_walls.rvt

En este ejercicio, trabajará con diferentes niveles para añadir muros de cimentación, así como muros interiores y exteriores al proyecto.

Objetivos

• Añadir muros de cimentación con la herramienta Muro.
• Añadir muros exteriores copiando los muros de cimentación y utilizando la herramienta Alineado con niveles seleccionados.
• Añadir muros interiores al nivel inferior mediante la herramienta Muro.
• Utilizar la herramienta Recortar/Extender para crear huecos en un corredor.
• Colocar muros interiores en el nivel de entrada con el comando Crear similar del menú contextual.

Ver vídeo

Creación de muros de cimentación

1. Abra el proyecto GSG_02_create_walls.rvt.
2. En el Navegador de proyectos, en Planos del suelo, haga doble clic en 00 - Cimentación para abrir la vista en el área de dibujo.
3. Haga clic en la ficha Arquitecturagrupo Construir(Muro).
4. En la paleta Propiedades, haga clic en el menú desplegable Selector de tipo y seleccione Muro básico: Retención - Hormigón 12" (300 mm).
5. En la barra de opciones:
   • Para Altura, seleccione 02 - Nivel de entrada.
   • Para Línea de ubicación, seleccione Cara de acabado: Interior.
   • Compruebe que esté seleccionada la opción Cadena.
6. Haga clic en la ficha Modificar | Murogrupo Dibujar (Línea).

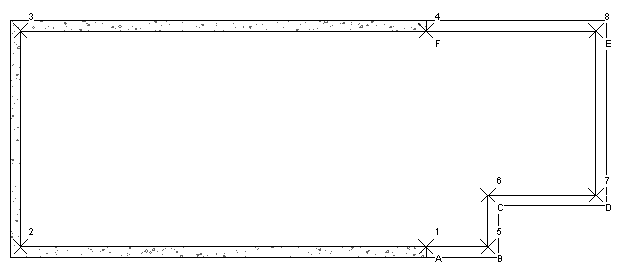

7. Dibuje muros que comiencen en el punto 1 del área de dibujo y terminen en el punto 4.

   Estos puntos se han añadido al proyecto para que sea más fácil dibujar muros en determinadas ubicaciones.

8. Pulse Esc para cambiar las opciones y colocar otro muro.
9. En la barra de opciones:
   • Para Altura, seleccione 01 - Nivel de entrada.
   • Para Línea de ubicación, seleccione Cara de acabado: Interior.
   • Compruebe que esté seleccionada la opción Cadena.
10. Haga clic en el punto A, pulse la barra espaciadora para voltear la dirección del muro y haga clic en el punto B.
11. Continúe seleccionando puntos para dibujar muros desde el punto C al punto F.
12. Para finalizar la ejecución del comando, en la ficha Modificar | Muro in situ, haga clic en (Modificar), o pulse Esc dos veces.

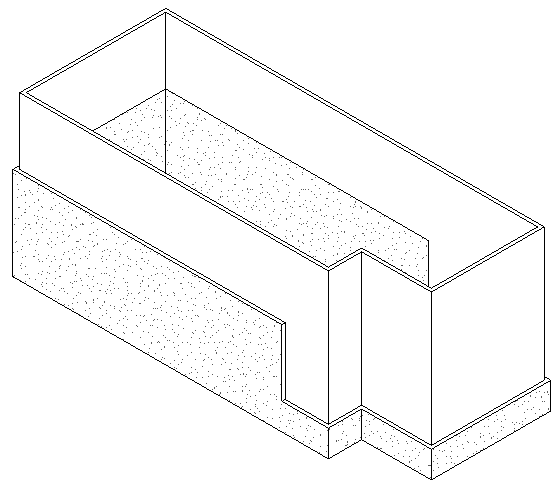

13. Haga clic en la ficha Vistagrupo Crear (Vista 3D por defecto).

Adición de muros exteriores

1. En la vista 3D, seleccione todos los muros de la vista arrastrando el ratón para dibujar una ventana de selección de derecha a izquierda.
2. Haga clic en la ficha Modificar | Murogrupo Portapapeles (Copiar a portapapeles).
3. En el grupo Portapapeles, haga clic en el menú desplegable Pegar y seleccione (Alineado con niveles seleccionados).
4. En el cuadro de diálogo Seleccionar niveles, elija 02 - Nivel de entrada.
5. En la paleta Propiedades, realice los siguientes cambios en los muros seleccionados y haga clic en Aplicar.
   • En el selector de tipo, seleccione Muro básico: Genérico - 6" (150 mm).
   • Para Restricción superior, seleccione Hasta nivel: 03 - Cubierta.
   • Para Desfase superior, escriba 0'0".
6. Seleccione los muros cuya base no está en contacto con la cimentación.
   Nota: Si mantiene pulsada la tecla Ctrl, podrá seleccionar más de un muro al mismo tiempo.
7. En la paleta Propiedades, para Restricción de base, seleccione 01 - Nivel inferior y haga clic en Aplicar.


Adición de muros interiores

1. En el Navegador de proyectos, en Planos del suelo, haga doble clic en 01 - Nivel inferior.
2. Haga clic en la ficha Arquitecturagrupo Construir(Muro).
3. En la barra de opciones:
   • Para Altura, seleccione 02 Entry Level.
   • Para Línea de ubicación, seleccione Eje del muro.
   • Anule la selección de Cadena.
4. En el selector de tipo, seleccione Muro básico: Genérico - 6" (150 mm).
5. En la paleta Propiedades, compruebe que la restricción superior se haya especificado como Hasta nivel: 02 - Nivel de entrada.

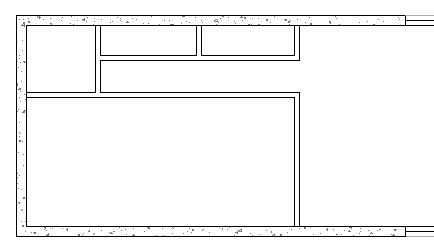

6. Utilice la siguiente imagen como guía para colocar muros interiores para crear habitaciones:

7. Modifique muros para crear un corredor:
   • Haga clic en la ficha Modificargrupo Modificar (Dividir elemento).
   • Haga clic en el muro de la ubicación señalada con una línea roja corta en la imagen anterior.
   • En el grupo Modificar, haga clic en (Recortar/Extender a esquina).
   • Recorte el muro dividido para crear un corredor, tal y como se muestra.
     Nota: Cuando haga el recorte en Revit LT, seleccione las partes de los elementos que desea conservar.

8. Abra el plano de planta 02 - Nivel de entrada.
9. Haga clic con el botón derecho en uno de los muros en tramado que aparecen en el subyacente del nivel inferior y haga clic en Crear similar.

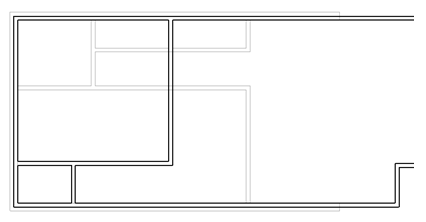

10. Utilice la siguiente imagen como guía para colocar muros adicionales para crear habitaciones.

11. Haga clic en (Modificar) para completar el comando.
