Parte 3: creación de un terreno y de una plataforma de construcción

Categoría Usuarios nuevos Tiempo necesario 15 minutos Archivos de aprendizaje utilizados GSG_03_terrain_pad.rvt

En este ejercicio, añadirá una superficie topográfica y una plataforma de construcción al emplazamiento de construcción. Añadirá puntos en diferentes elevaciones para crear el terreno y una plataforma de construcción que se sustente sobre los muros de cimentación del edificio.

Objetivos

• Crear una superficie topográfica definiendo puntos en diferentes elevaciones.
• Crear una plataforma de construcción que se sustente sobre el perímetro de los muros de cimentación.
• Utilizar una caja de sección para enmarcar la vista 3D, incluyendo el terreno.
• Especificar un material de hierba en el terreno para proporcionar una vista 3D realista.

Ver el vídeo

Adición de terreno

1. Abra al archivo del ejercicio, GSG_03_terrain_pad.rvt.
2. En el Navegador de proyectos, en Planos de planta (Floor Plan), haga doble clic en Site.
3. Haga clic en la ficha Emplazamientogrupo Modelar emplazamiento (Superficie topográfica).

   Tenga en cuenta que la herramienta Colocar punto se selecciona por defecto.

4. En la barra de opciones, para Elevación, escriba 10'.

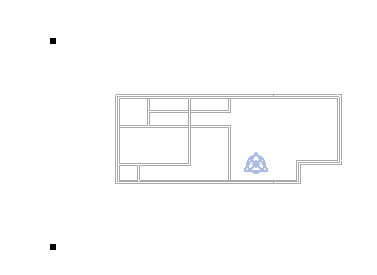

5. Haga clic en el área de dibujo para añadir dos puntos justo a la izquierda del edificio, uno por encima y uno por debajo del edificio.

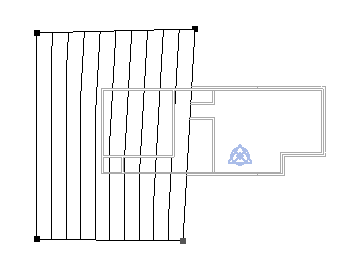

6. Cambie el valor de Elevación a 0' y añada dos puntos más hacia el centro del edificio, uno por encima y uno por debajo del edificio.

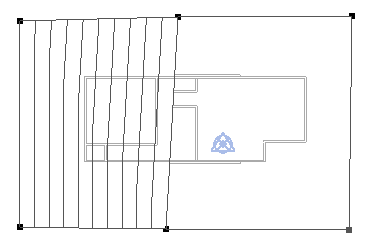

7. Cambie el valor de Elevación a -1' y añada dos puntos más justo a la derecha del edificio, uno por encima y uno por debajo del edificio.

8. En el grupo Superficie, haga clic en (Finalizar superficie).
9. En la barra de herramientas de acceso rápido, haga clic en (Vista 3D por defecto).

Adición de una plataforma de construcción

1. Haga clic en la ficha Emplazamientogrupo Modelar emplazamiento (Plataforma de construcción).
2. Haga clic en la ficha Modificar | Crear contorno de plataformagrupo Dibujar (Seleccionar líneas).

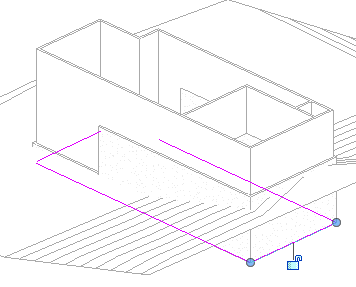

3. Seleccione los muros de cimentación.

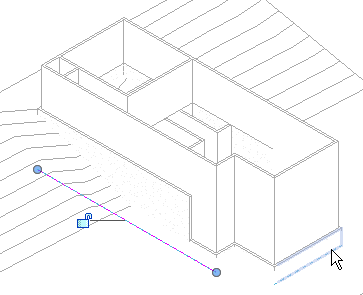

   Nota: Utilice ViewCube para cambiar la orientación de la vista, de modo que puede designar todos los muros de cimentación.


4. En el grupo Modificar, haga clic en (Recortar/Extender a esquina), y seleccione las líneas para cerrar el contorno de la plataforma de construcción.
5. En el grupo Modo, haga clic en (Finalizar modo de edición).

6. Oriente la vista 3D para que se muestre desde el ángulo superior/derecho y haga clic en un punto fuera del edificio y del terreno para seleccionar la vista 3D en sí.
7. En la paleta Propiedades, en Extensión, seleccione Caja de sección.

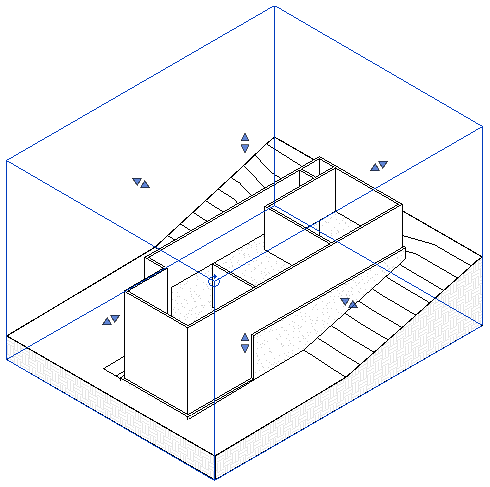

8. Seleccione la caja de sección en el área de dibujo y arrastre los controles para cambiar el tamaño de la caja como se muestra.

9. Con la caja de sección seleccionada, haga clic en el botón derecho y seleccione Ocultar en vistaElementos para ocultar la caja de sección.
10. Seleccione el terreno y, en la paleta Propiedades, para Material, haga clic en el botón Examinar.
11. En el Navegador de materiales:
    1. En el campo de búsqueda, escriba Hierba y pulse la tecla Intro.
    2. En los resultados de la búsqueda, haga doble clic en Hierba para añadir el material al proyecto. Se mostrará en el panel superior del navegador, dentro de
    3. En el panel superior, seleccione Hierba y haga clic en Aceptar para asignar el material al elemento seleccionado.

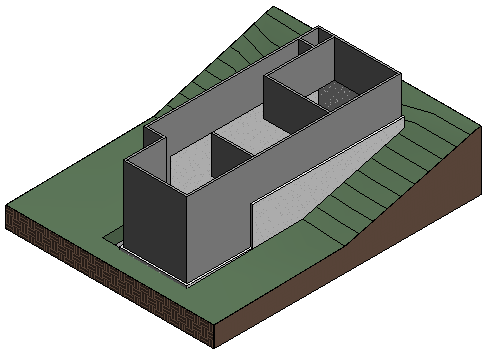

12. En la barra de controles de vista, haga clic en Estilo visual: Línea ocultaSombreado para ver los materiales.
