Colocación de elementos y componentes basados en plano de trabajo o basados en cara en otro anfitrión

Use el procedimiento siguiente para mover un elemento o componente basado en plano de trabajo o basado en cara a otro plano de trabajo o cara. Los elementos basados en plano incluyen líneas, vigas y geometría de familia.

  1. En el área de dibujo, seleccione el componente o elemento basado en plano de trabajo o basado en cara.
  2. Haga clic en la ficha Modificar | <categoría de familia>grupo Plano de trabajo Seleccionar nuevo.
  3. En el grupo Colocación, seleccione una de las opciones siguientes:

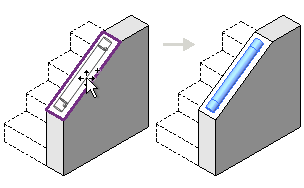

    • Cara vertical (Colocar en cara vertical). Esta opción solo está disponible para algunos componentes y permite limitar la colocación a las caras verticales.

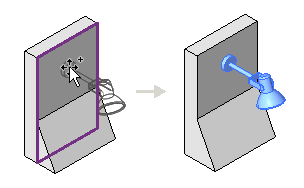

    • Cara (Colocar en cara). Esta opción permite realizar la colocación en cualquier cara, independientemente de la orientación.

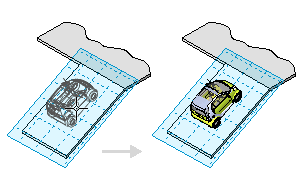

    • Plano de trabajo (Colocar en plano de trabajo). Esta opción requiere que haya un plano de trabajo activo definido en la vista (consulte Definición y visualización de planos de trabajo). El componente puede colocarse en cualquier lugar del plano de trabajo.
  4. En el área de dibujo, mueva el cursor hasta que el anfitrión (cara o plano de trabajo) deseado aparezca resaltado y la imagen de vista previa del componente se encuentre en la ubicación deseada. A continuación, haga clic para completar el cambio.
