Parte 10: creación de vistas

Categoría Usuarios nuevos Tiempo necesario 10 minutos Archivos de aprendizaje utilizados GSG_10_views.rvt

En este ejercicio, creará una vista en sección, una vista de llamada del muro oeste y una llamada de detalle del muro.

Objetivos

• Utilizar la herramienta Sección para crear una vista en sección de un edificio.
• Utilice los controles para cambiar el área que se incluye en la sección y cambiar la visualización del extremo de sección.
• Utilice la herramienta Llamada para crear una vista en sección de muro.
• Utilice la herramienta Llamada para crear una vista de detalle de la sección de muro.

Ver el vídeo

Creación de una vista en sección

1. Abra el proyecto GSG_10_views.rvt.
2. En el Navegador de proyectos, en Planos del suelo, haga doble clic en 01 - Nivel inferior.
3. Haga clic en la ficha Vistagrupo Crear (Sección).

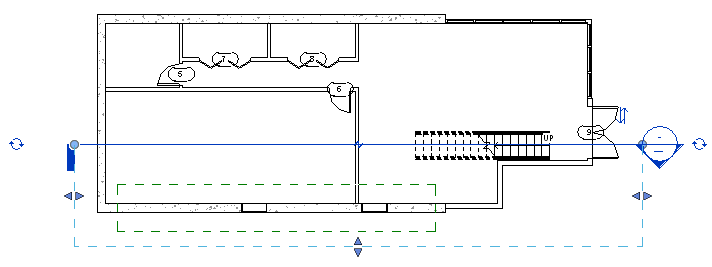

4. Haga clic en un punto más allá del muro este y mueva el cursor hacia la izquierda hasta rebasar el edificio por el lado oeste. A continuación, haga clic para colocar una línea de sección que atraviese aproximadamente el centro de la escalera, tal y como se muestra.

5. Haga clic en el control de volteo () para voltear la sección, de forma que cubra la parte central del edificio.

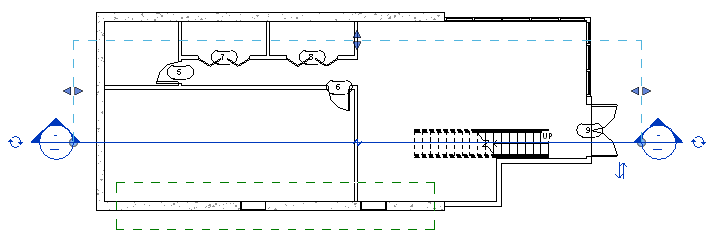

6. Haga clic dos veces en el control de ciclo () del lado izquierdo. De esta forma, alternará entre las opciones del extremo final de la sección y la visualización del extremo inicial de sección a izquierda y derecha.

7. Haga doble clic en el extremo de sección para abrir la vista en sección.
8. En la Barra de controles de vista, haga clic en (Ocultar región de recorte).

Creación de vistas de llamada

1. Haga clic en la ficha Vistagrupo Crear (Llamada).
2. En el selector de tipo, dentro de Sección, haga clic en Sección de muro.

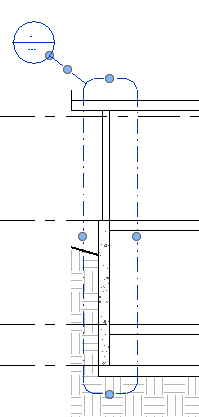

3. Dibuje una llamada alrededor de todo el muro oeste del edificio, desde la cimentación hasta la cubierta.
4. Seleccione la llamada y utilice el control Arrastrar extremo inicial para mover el extremo inicial de la llamada; de esta forma, este elemento aparecerá en la esquina superior izquierda de la llamada.

5. Haga doble clic en el extremo inicial de llamada para abrir la vista de llamada.
6. En la Barra de controles de vista, haga clic en (Ocultar región de recorte).
7. En el grupo Crear, haga clic en (Llamada).
8. En el Selector de tipo, en Vista de detalle, haga clic en Detalle.

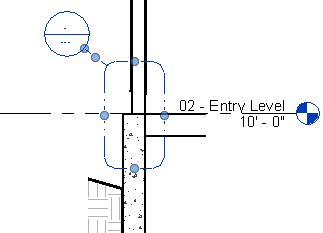

9. Dibuje una llamada alrededor del área donde se encuentran los dos tipos de muro en 02 -Nivel de entrada.
10. Recoloque el extremo inicial de llamada para que ocupe la posición superior izquierda.

11. Haga doble clic en el extremo inicial de llamada para abrir la vista de detalle.
12. En la Barra de controles de vista, haga clic en (Ocultar región de recorte).
