Con este procedimiento se inclinarán los pilares verticales o se ajustarán los pilares inclinados existentes, mediante la paleta Propiedades y las herramientas de modificación de pilares.
- Abra una vista 3D del proyecto.
- Seleccione el pilar que modificar.
- En la paleta Propiedades, en Restricciones, seleccione un estilo de pilar inclinado (Inclinado - Controlado por punto final o Inclinado - Controlado por ángulo) para definir cómo se puede ajustar el ángulo de inclinación.Nota: Hay otras propiedades de pilar inclinado disponibles. Consulte Propiedades de ejemplares de pilar estructural.
- Haga clic en Aplicar.
- Ajuste la posición de la parte superior del pilar con el pinzamiento de punto final. Si el pilar está configurado como Inclinado - Controlado por punto final, podrá ajustar la elevación de la parte superior del mismo mediante la flecha vertical o los controles de texto.

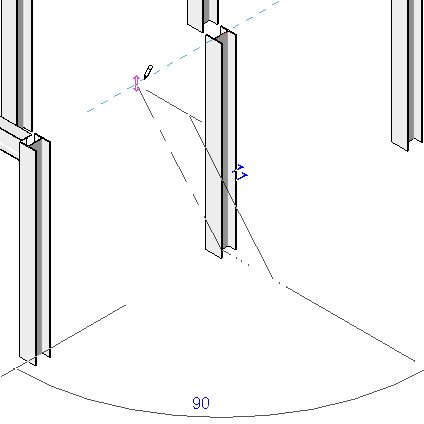

Modificación controlada por ángulo
- Ajuste la posición de la base del pilar con el punto final del pilar. Si el pilar está configurado como Inclinado - Controlado por punto final, podrá ajustar la elevación de la base del mismo mediante la flecha vertical o los controles de texto.
Edición de control por punto final
El pilar ajusta su longitud e inclinación de acuerdo con la configuración de los parámetros y los ajustes de punto final especificados.
