Uso de líneas ocultas

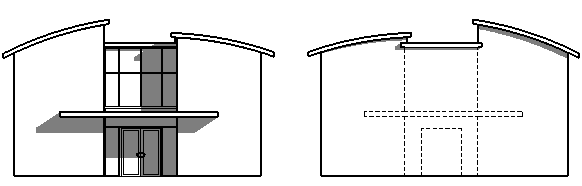

Puede utilizar líneas ocultas para mostrar elementos que no son visibles en una vista. Supongamos que hay una entrada en el alzado sur y desea mostrar un contorno de la misma usando líneas ocultas en el alzado norte.

Para mostrar líneas ocultas

  1. Abra una vista en la que haya un elemento que tapa otro elemento que desea mostrar mediante líneas ocultas.

    En el ejemplo anterior, podría abrir la vista de alzado norte.

  2. En la barra de controles de vista, haga clic en Estilo visual: Estructura alámbrica.
  3. Haga clic en la ficha Vistagrupo Gráficos (Mostrar líneas ocultas).
  4. En el área de dibujo, seleccione el elemento que tapa el elemento oculto.
  5. Seleccione el elementos que quiere mostrar en modo Línea oculta.
  6. Haga clic en Modificar para salir de la herramienta Líneas ocultas.

Al activar de nuevo el modo de líneas ocultas para la vista (barra de controles de vista, Estilo visual: Línea oculta), será visible el elemento tapado.
