La herramienta Pintar aplica un material a la cara seleccionada del elemento o la familia; no modifica la estructura del elemento. Consulte Materiales.
Ejemplo
Antes de pintar las escaleras (antes de aplicarle el material)

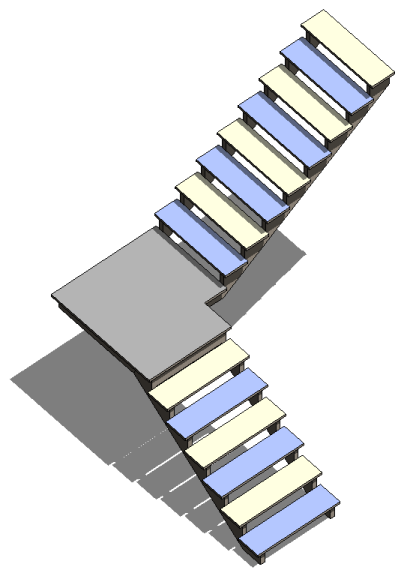

Después de pintar las escaleras (después de aplicarle el material)
Entre otros elementos, se pueden pintar muros, cubiertas, familias y suelos.
Si el elemento se resalta cuando coloca el cursor cerca de él, puede pintarlo. La herramienta Pintar es muy útil para aplicar materiales a caras divididas. Consulte División de caras.
Si el patrón de superficie del material es un patrón de modelo, puede seleccionar referencias en el patrón para cotas o alineación. Consulte Patrones de relleno y Patrones de modelo.
Para pintar una superficie
- Haga clic en la ficha Modificar
grupo Geometría
(Pintar). - En el cuadro de diálogo Explorador de materiales, seleccione un material. Tenga en cuenta que cuando se selecciona la herramienta Pintar solo es posible buscar materiales. Para editar aspectos de material, consulte Cambio de las propiedades de aspecto de un material.
- Coloque el cursor en la cara del elemento para resaltarlo. Puede que tenga que pulsar la tecla TAB para seleccionar la cara deseada.
Si resalta una cara que ya se ha pintado, la barra de estado indicará el material que se le ha aplicado.
- Haga clic para aplicar la pintura.
- En el Explorador de materiales, haga clic en Terminado.
- No puede aplicar materiales a ejemplares de familia en un proyecto. Los materiales se aplican a las caras en el Editor de familias.
- Para quitar la pintura, utilice la herramienta Eliminar pintura.
- Puede aplicar pintura a la cara de un pilar. Sin embargo, si el proyecto va a atener varios ejemplares del pilar pintado, cree el pilar en el Editor de familias y aplique la pintura allí.
- Cuando está en el Editor de familias, puede crear un parámetro familia del material tipo. Podrá pintar esta cara de la familia con este parámetro. Para obtener más información sobre la creación de un parámetro, consulte Creación de parámetros de familia.

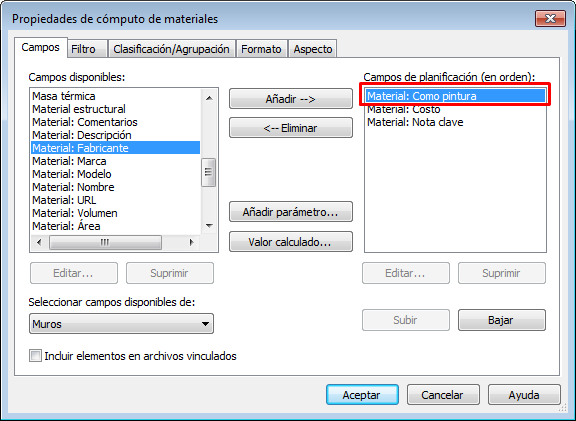

- Para la creación de tablas de planificación e informes de cantidad, los materiales que se aplican con la herramienta Pintar se distinguen de los utilizados como material de cuerpo de elementos de objeto anfitrión. Consulte Creación de una tabla de planificación de cómputo de materiales.
Más información sobre cómo pintar superficies
