Cómo añadir una plataforma de construcción

  1. Abra una vista de plano de emplazamiento.
  2. Haga clic en la ficha Emplazamientogrupo Modificar emplazamiento (Plataforma de construcción).
  3. Utilice las herramientas de dibujo para crear un boceto de la plataforma de construcción como un bucle cerrado.
  4. En la paleta Propiedades, defina el desfase de altura desde nivel y otras Propiedades de las plataformas de construcciónpropiedades según sea necesario.
Consejo: Para ver la plataforma de construcción en una vista de plano de planta, defina el desfase de la plataforma con un valor superior al de Nivel 1 o ajuste el rango de vista.

Ejemplos

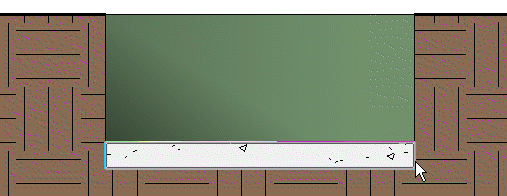

La imagen siguiente muestra una vista de sección de una plataforma de construcción desfasada de la superficie.

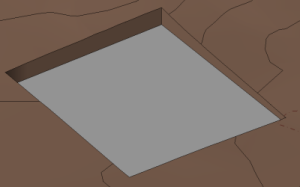

La imagen siguiente muestra una vista 3D de una plataforma de construcción sobre una superficie topográfica nivelada.

La imagen siguiente muestra una vista 3D de una plataforma de construcción inclinada sobre una superficie topográfica.
