Creación de una superficie inclinada mediante una flecha de pendiente

Puede utilizar este método para crear una superficie inclinada en los siguientes tipos de elementos:

• cubiertas
• cielos rasos de cubierta
• suelos
• forjados estructurales
• techos
• plataformas de construcción

1. Si no está en el modo de boceto, seleccione el elemento en una vista de plano y haga clic en la ficha Modificar | <Elementos>grupo Modo (Editar contorno/perímetro/boceto).
2. Haga clic en Modificar | Crear/Editar contornoficha Dibujar (Flecha de pendiente).
3. Dibuje la flecha de pendiente en el área de dibujo: haga clic una vez para especificar su punto inicial (el extremo); vuelva a hacer clic para especificar el final (la punta de flecha).

   La flecha de pendiente debe comenzar en una línea de boceto existente. Para obtener más ejemplos y sugerencias, consulte Flecha de pendiente.


4. (Opcional) Puede realizar ajustes en la superficie inclinada usando uno de los métodos siguientes:

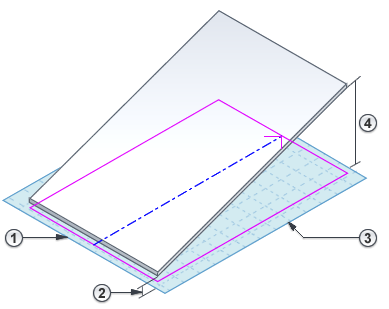

   Especificar la altura de la superficie inclinada en las partes superior e inferior

   1. Con la flecha de pendiente seleccionado, acceda a la paleta Propiedades.
   2. Para Especificar, seleccione Altura en extremo final.
   3. Introduzca valores para Nivel en extremo final , Desfase de altura en extremo final , Nivel en extremo inicial y Desfase de altura en extremo inicial .

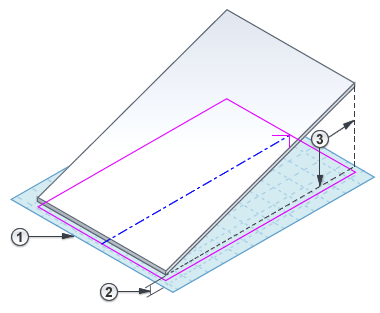

   Especifique la pendiente (altura/recorrido)

   1. Con la flecha de pendiente seleccionado, acceda a la paleta Propiedades.
   2. Para Especificar, seleccione Pendiente.
   3. Introduzca valores para Nivel en extremo final , Desfase de altura en extremo final y Pendiente .

5. En la cinta de opciones, haga clic en (Finalizar modo de edición).

Para ver la superficie inclinada resultante, abra una vista 3D.
