La herramienta Viga es el método principal para crear bocetos de ejemplares de viga individuales.
Para crear bocetos de vigas individuales
- Haga clic en la ficha Estructura
grupo Estructura
Viga - Cargue una familia de vigas estructurales, si no lo ha hecho ya.
- En la paleta Propiedades:
- Seleccione un tipo de viga en el menú desplegable del selector de tipo.
- Modifique los parámetros de viga.
- En la barra de opciones, seleccione un valor en el menú desplegable Uso estructural.
- Cree la viga haciendo clic en el punto de inicio y el punto final, en el área de dibujo.
Al hacer el boceto de una viga, el cursor se fuerza a otros elementos estructurales, por ejemplo el centroide de un pilar o el eje de un muro. La barra de estado indica dónde se fuerza el cursor.

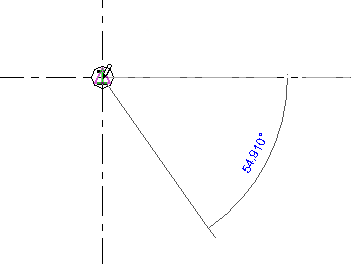

Punto inicial de viga - forzado de cursor a pilar
