Añadir tornapuntas estructurales

Puede añadir tornapuntas en vistas de plano o en vistas de alzado de estructura.

Para añadir una tornapunta en una vista de alzado de estructura

1. Abra una vista de alzado de estructura.
2. Si es preciso, cargue más tornapuntas de la carpeta Structural»Framing del directorio Library del grupo de programas de Revit. Para obtener más información, consulte Cargar tornapuntas estructurales.
3. Haga clic en la ficha Estructuragrupo Estructura Tornapunta.
4. En la paleta Propiedades, seleccione la tornapunta requerida en el menú desplegable del selector de tipo.
5. Para editar las propiedades de la tornapunta antes de incorporarla al modelo, haga clic en la paleta Propiedades.
6. En el área de dibujo, resalte el punto de forzado de cursor en que desea iniciar la tornapunta, por ejemplo un pilar estructural. Haga clic para colocar un punto de inicio.


   Forzado de cursor para iniciar tornapunta

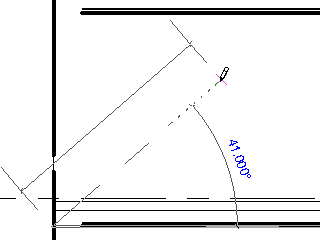

7. Mueva el puntero en diagonal para efectuar el boceto de la tornapunta. Coloque el cursor cerca de otro elemento estructural para forzar el cursor a él. Haga clic para colocar el punto final.


   Tornapuntas de muestra en una vista de alzado de estructura

Para añadir una tornapunta a una vista de plano

1. Abra una vista de plano.
2. Haga clic en la ficha Estructuragrupo Estructura Tornapunta.
3. En la barra de opciones, indique el nivel y la distancia de desfase de inicio, y también el nivel y la distancia de desfase de fin.
4. Haga clic en el punto de inicio y el punto final de la tornapunta en el proyecto.
