Tornapuntas

Las tornapuntas son miembros diagonales conectados a vigas y a pilares. Igual que las vigas, las tornapuntas se crean forzando el cursor a otro elemento estructural, haciendo clic en un punto de inicio, forzando el cursor a otro elemento estructural y haciendo clic en un punto final. Por ejemplo, puede haber tornapuntas entre un pilar estructural y una viga estructural.

Puede añadir tornapuntas en vistas de plano o en vistas de alzado de estructura.

Las tornapuntas se enlazan ellas mismas a vigas y pilares, y se ajustan paramétricamente a los cambios que se dan en el diseño de la construcción. Cuando están enlazadas a una viga, se puede especificar el tipo de enlace, la distancia o la proporción. También se puede indicar el extremo del elemento con referencia respecto al cual se establece la distancia o la proporción; si el extremo está enlazado a un pilar o a un muro, se puede definir el nivel y el desfase de la altura del punto.

Las tornapuntas se pueden copiar, mover, reflejar, organizar en matrices y rotar fuera del plano vertical en que se hayan creado. Estas operaciones se realizan en vistas de plano y 3D.

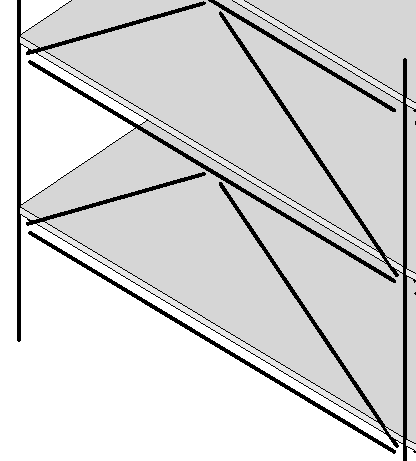

Tornapunta estándar
