Colocación de anotaciones de viga

La sección Colocación de la herramienta Anotaciones de viga permite definir las vigas que anotar (todas las presentes en la vista o únicamente las seleccionadas). Como se indica en la herramienta Anotaciones de viga, Revit no sobrescribe etiquetas existentes.

Para colocar anotaciones nuevas y eliminar etiquetas de viga existentes en el archivo actual, seleccione Eliminar cotas de elevación y etiquetas de viga existentes. Se quitarán todas las etiquetas y las cotas de elevación de las vigas que haya en el archivo y se sustituirán por las especificadas en la herramienta Anotaciones de viga. Si no se selecciona la opción, no se colocarán anotaciones en vigas con etiquetas existentes.

Etiquetado de elementos en modelos vinculados

Para etiquetar vigas en modelos vinculados, seleccione Incluir vigas de archivos vinculados. Las anotaciones de viga que se han colocado en el archivo anfitrión en el modelo vinculado se pueden suprimir con la herramienta Anotaciones de viga. Pero no se pueden suprimir las anotaciones de viga colocadas en el archivo vinculado. Si elige Eliminar cotas de elevación y etiquetas de viga existentes y hay anotaciones en vigas de un archivo vinculado, se muestra un cuadro de diálogo. Puede optar por:
  • Colocar las anotaciones en todas las vigas.

    Las vigas que ya están etiquetadas en modelos vinculados mostrarán las nuevas anotaciones y también las anotaciones del archivo vinculado.

  • Insertar anotaciones en las vigas solo del archivo anfitrión.

    Las vigas en el modelo vinculado mostrarán las anotaciones del archivo vinculado y no se etiquetarán con anotaciones nuevas.

Configuración de colocación

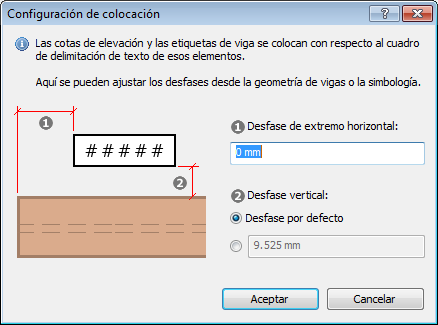

Haga clic en el botón Configuración para abrir el cuadro de diálogo Configuración de colocación y ajuste el desfase de etiquetas y cotas de elevación con respecto a las vigas.

Los parámetros Desfase de extremo horizontal y Desfase vertical ajustan la distancia de las etiquetas y de las cotas de elevación desde sus puntos de enlace (consulte Familias de etiquetas de armazón estructural) aplicando la medida indicada. Esta medida es representativa de la escala de dibujo y sus valores por defecto son 0" horizontalmente y 3/8" verticalmente.
