Alineación de títulos de vista en un plano

Al colocar vistas en un plano, puede alinear los títulos de las vistas. Los títulos permanecen alineados aunque se modifique el tamaño de una ventana gráfica.

Nota: Este método de alineación de vistas en un plano no es aplicable a tablas de planificación.

Para alinear vistas en un plano

  1. En un proyecto, añada dos o más vistas a un plano.

    Consulte Añadir vistas a un plano.

  2. Arrastre una vista a la posición requerida en el plano.
  3. Si lo desea, modifique la longitud de la línea horizontal del título de la vista.

    Consulte Modificación de un título de vista en un plano.

  4. Arrastre el segundo plano a la posición requerida.

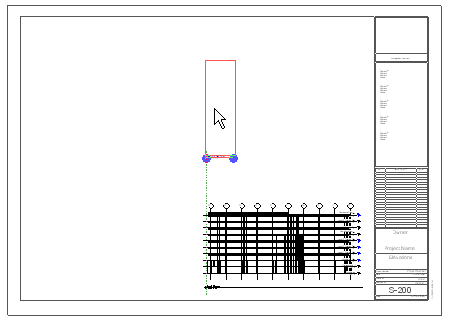

    Cuando el título de la vista del segundo plano se alinee (vertical u horizontalmente) con el título de la vista del primer plano, Revit mostrará una línea discontinua.

    Ejemplo

    Revit Structure

    Ejemplo

  5. (Opcional) Bloquee las vistas en una ubicación del plano.

    Consulte Bloqueo de posición de una vista en un plano.
