Añadir vistas a un plano

Puede añadir a un plano una o varias vistas de construcción de tipos diversos: planos de planta, de emplazamiento, de techo; alzados, vistas 3D, secciones, vistas de detalle, vistas de dibujo y vistas renderizadas. Cada una de las vistas se puede colocar en un solo plano. Para añadir una vista determinada a varios planos de un proyecto tendrá que crear vistas duplicadas y colocar cada una de ellas en un plano distinto.

Nota: También puede colocar en planos leyendas y tablas de planificación (incluidas listas de vistas y listas de planos). Las leyendas y las tablas de planificación se pueden colocar en varios planos. Consulte Añadir una tabla de planificación a un plano.

Para añadir vistas a un plano

1. Abra el plano.
2. Para añadir una vista al plano, use uno de estos métodos:
   • En el Navegador de proyectos, despliegue la lista de vistas, localice la deseada y arrástrela al plano.
   • Haga clic en la ficha Vistagrupo Composición de plano (Colocar vista). En el cuadro de diálogo Vistas, seleccione una vista y haga clic en Añadir vista a plano.
3. Al mover el cursor sobre el plano en el área de dibujo, se mueve también una ventana gráfica de la vista seleccionada. Haga clic para colocar la ventana gráfica donde desee. Utilice la alineación de vistas en un plano para colocar con precisión vistas en planos.
4. Si es preciso, repita los pasos 2 y 3 para añadir más vistas.
5. Puede modificar vistas individuales de un plano mediante este procedimiento:
   • Para cambiar el título de la vista que aparece en el plano, haga doble clic en el título y edítelo. Consulte Títulos de vista en planos
   • Para colocar la vista en otra ubicación del plano, seleccione la ventana gráfica y arrástrela. Puede alinear vistas a líneas de rejilla para obtener una colocación precisa. Consulte Alineación de vistas en un plano.

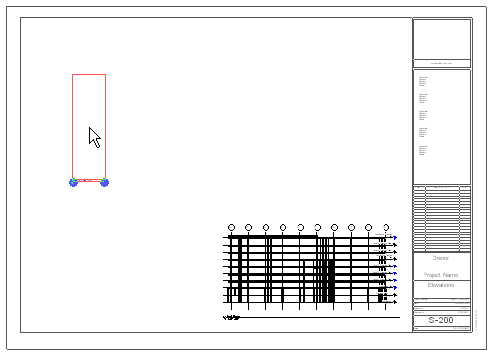

Ejemplo

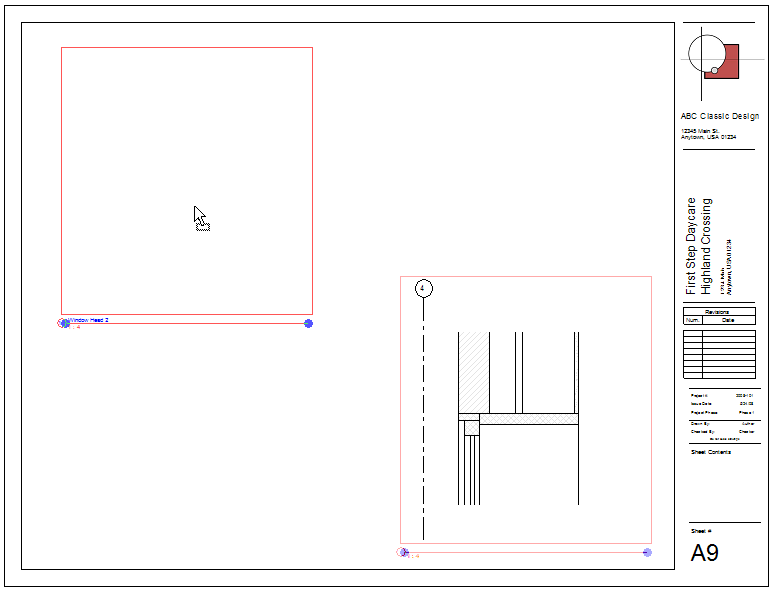

Ejemplo

Podrá realizar cualquiera de estas acciones, descritas en Modificación de una vista en un plano:

• Cambiar la escala de la vista.
• Añadir cotas a la vista.
• Añadir notas de texto a la vista.
• Encuadrar la vista.
