Al igual que una leyenda de mapa, una leyenda de plano sirve de ayuda para interpretar correctamente los dibujos.
Tipos de leyenda
En un conjunto de documentos de construcción puede incluir los siguientes tipos de leyendas:
- Leyenda de componentes: lista de componentes utilizados en el modelo de construcción, con detalles sobre su estructura, representación en dibujos o aspecto visual. En Vistas de leyenda encontrará un ejemplo de leyenda de componentes.
- Leyenda de notas clave: lista de notas clave utilizadas para documentar el modelo de construcción. Consulte Leyenda de nota clave.
- Leyenda de símbolos: lista de símbolos utilizados en dibujos.

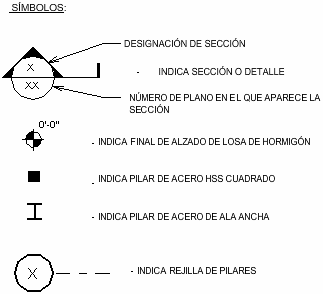

Ejemplo de una leyenda de símbolo
Ejemplo de una leyenda de símbolo
Para añadir una leyenda a un plano
- Cree la vista de leyenda en el proyecto.
Si desea información sobre leyendas de componentes y leyendas de símbolos, consulte Vistas de leyenda. Para las leyendas de notas clave, consulte Leyenda de nota clave.
- Abra el plano en el que quiere colocar la vista de leyenda.
- En el Navegador de proyectos, expanda Leyendas, haga clic en el nombre de la vista de leyenda, arrástrela hasta el área de dibujo y haga clic para colocar la vista en el plano.
Una vista de leyenda se puede colocar en varios planos.
- (Opcional) Para leyendas de componentes o de símbolos, puede ocultar el título de la vista.
Consulte Eliminación de un título de vista de un plano.
- (Opcional) Para una leyenda de notas clave, haga lo siguiente:
