Forzado de cursor 3D

Use el forzado de cursor 3D para asegurar la colocación exacta de puntos en un vértice de modelo. Por ejemplo, puede utilizar el forzado de cursor 3D para colocar en una masa una superficie que luego podrá usar como suelo o cubierta en el proyecto. Para activar el forzado de cursor 3D, seleccione Forzado de cursor 3D en la barra de opciones.

Cuando se crea un boceto con forzado de cursor 3D, las curvas se colocan con puntos controladores que permiten realizar modificaciones de la curva, en los ejes de coordenadas XYZ.

Para crear una superficie usando forzado de cursor 3D

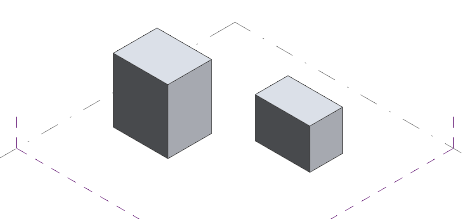

  1. Cree 2 formas. Consulte Formas.
  2. Haga clic en la ficha Creargrupo DibujarLínea.
  3. En la barra de opciones, seleccione Forzado de cursor 3D.
  4. (Opcional) En la barra de opciones, seleccione Cadena y una referencia con nombre en la lista Plano de colocación.

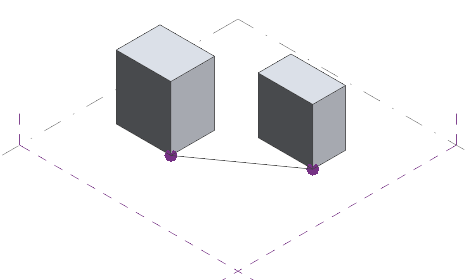

  5. Dibuje una línea desde un vértice de la forma al otro vértice.
    Nota: Las líneas se ajustan al vértice mediante forzado de cursor.

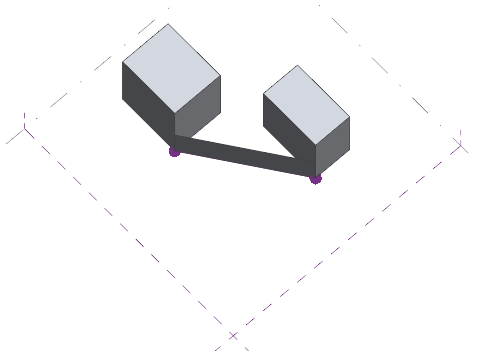

  6. Seleccione la línea y haga clic en la ficha Modificar | Líneasgrupo Forma Crear forma.
