Los planos delimitadores definen los contornos de una vista de alzado. Los puntos finales de los planos de delimitación se ajustan y se unen a los muros. Puede modificar el tamaño del área de visión de un alzado cambiando el tamaño de los planos de delimitación.
- En una vista de plano, seleccione la punta de flecha de la etiqueta de alzado.
Los planos delimitadores del alzado se muestran en el área de dibujo.

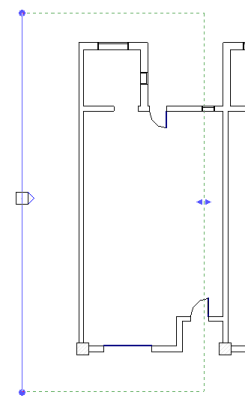

Ejemplo
Nota: Si el plano de delimitación lejana (línea discontinua verde) no está visible, seleccione una opción para el parámetro Delimitación lejana en la paleta Propiedades. Para obtener más información, consulte Corte de una vista por el plano de delimitación lejana. - Arrastre los puntos azules o las flechas para cambiar el tamaño del plano delimitador.
