División de una vista en varios planos

Si una vista tiene un tamaño demasiado grande, no cabrá en un solo plano. De ser así, tendrá que crear varios planos para la vista, dividir la vista en varias partes y mostrar una parte en cada plano. O puede que una vista sea demasiado alta o demasiado ancha y quiera mostrar partes de la misma unas junto a otras en el mismo plano.

En estos casos debe utilizar vistas dependientes, como se explica a continuación.

Para dividir una vista en varios planos

  1. En un proyecto, cree y prepare la vista que desea dividir.

    Añada anotaciones, detalles, cotas y todos los demás datos requeridos. Consulte Documentar y presentar el proyecto.

  2. Cree vistas dependientes.

    Consulte Creación de vistas dependientes.

    • En cada una de las vistas dependientes, use regiones de corte para mostrar la parte del modelo que mostrar en esa vista y las anotaciones que incluir. Si una vista dependiente muestra anotaciones o elementos de modelo no requeridos, haga clic con el botón derecho sobre ellos y seleccione Ocultar en vistaElementos.
    • En la vista principal, añada líneas coincidentes para indicar dónde se divide la vista.

      Consulte Añadir líneas coincidentes para vistas dependientes.

  3. Cree los planos en los que colocar las vistas dependientes.

    Consulte Añadir un plano.

  4. Añada las vistas dependientes a los planos correspondientes.

    Consulte Añadir vistas a un plano.

  5. (Opcional) Añada referencias de vista a la vista principal.

    Las referencias de vista indican el plano en que aparece cada vista dependiente. Para obtener instrucciones, consulte Desplazamiento por la vista principal y las vistas dependientes.

Ejemplo

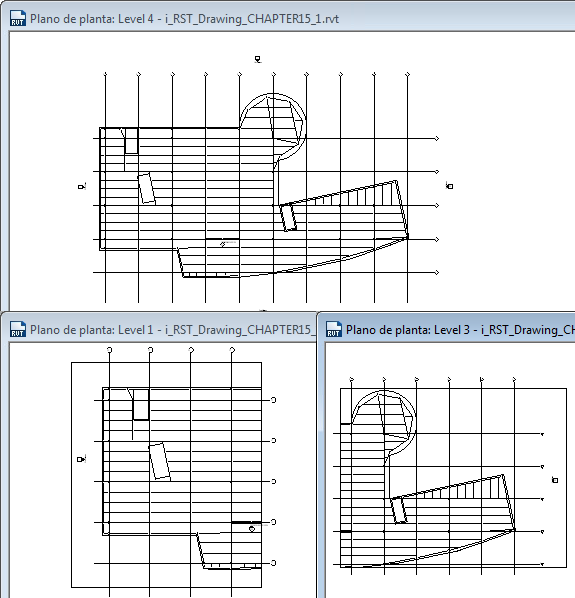

Revit Structure

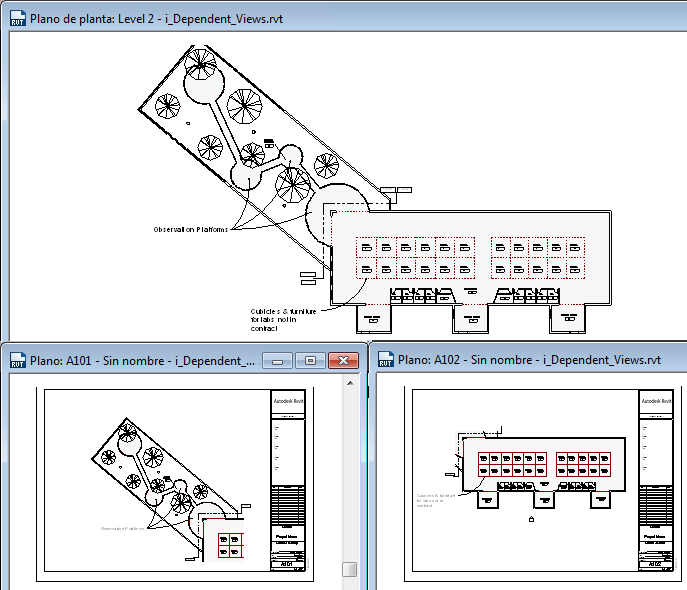

Ejemplo
