Puede utilizar herramientas de edición de forma para manipular la superficie de una cubierta o un suelo planos (no inclinados) definiendo los puntos alto y bajo para desagüe. Al especificar la elevación de estos puntos, se divide la superficie en subregiones que se pueden inclinar de manera independiente.


Ejemplos de modificación de forma

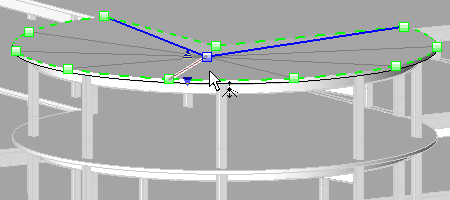

Utilice herramientas de edición de forma para inclinar un suelo de grosor constante o la superficie superior de un suelo con una capa de grosor variable para modelar lo siguiente:
- Una cubierta o un suelo de grosor constante sustentado por un armazón no plano inclinado.
- Un material de grosor variable usado para inclinar la superficie de un plano horizontal (por ejemplo, aislamiento cónico).
Nota: Las cubiertas y los suelos cuya forma se ha modificado no reflejan un grosor real. Las herramientas de edición de forma están pensadas para permitir la creación de pendientes moderadas, situación en la que las variaciones de grosor real son triviales. Pero la variación será mayor con pendientes más pronunciadas. Revit emitirá un aviso cuando haya una pendiente cuyo grosor difiere en gran medida del valor previsto.
Para que se activen herramientas de edición de forma, deben cumplirse estas condiciones:
- Los suelos deben ser planos y estar en un plano horizontal.
- Una cubierta no se pueden enlazar a otra, y la cubierta no puede ser vidriada. Si no se cumple alguna de estas condiciones, no será posible usar los botones de edición de forma de losa.
Nota: Si se infringen estas condiciones posteriormente, al realizar alguna modificación, la edición de la forma de la losa provocará un error con una llamada que permitirá que el usuario restablezca la edición de la forma de la losa.
Puede utilizar las siguientes herramientas de edición de forma en la ficha Modificar Suelos
grupo Edición de formas:
- Subelementos
- Añadir punto
- Añadir línea divisoria
- Seleccionar soportes
- Restablecer forma

Nota: La edición de la forma de un suelo o una cubierta con estas herramientas no afecta a la forma del modelo analítico correspondiente. Una única cara de modelo analítico basada en la cara superior original permanece sin cambios.
Consideraciones importantes
Líneas divisorias automáticas. A veces, para mantener la precisión de la geometría del suelo o de la cubierta, se crean líneas divisorias automáticamente. Las líneas divisorias creadas automáticamente se suprimirán cuando la condición que las ha creado ya no sea válida. Por ejemplo, cuando los 4 vértices no planos se conviertan en planos o cuando cree manualmente una línea divisoria.

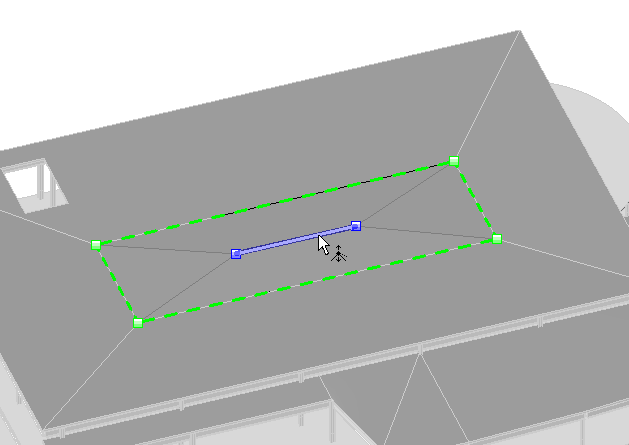

Cubiertas y suelos curvados. Una superficie se curvará cuando esté delimitada por cuatro bordes de contorno no planos o líneas divisorias creadas por el usuario. Para evitar que se curve una losa, añada una línea divisoria entre vértices opuestos.
