Análisis energético con masas conceptuales - Inicio rápido

Nota: Disponible como ventaja de Autodesk® Subscription.

Las siguientes instrucciones describen cómo llevar a cabo un análisis energético utilizando masas conceptuales en Revit. Siga estas instrucciones para crear rápidamente una simulación preliminar que utilice la configuración de energía por defecto. A continuación, consulte Análisis energético con masas conceptuales - Procedimiento detallado para aprender a modificar el modelo de masa conceptuales y su configuración de energía para ajustar el análisis.

1.

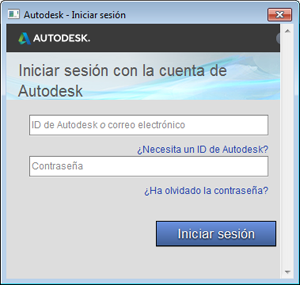

Inicie sesión en Autodesk 360.

Para utilizar esta función, debe iniciar sesión en Autodesk 360. Haga clic en Iniciar sesión Iniciar sesión en Autodesk 360. A continuación, escriba su ID de Autodesk y contraseña.
2.

Cree un modelo de masa.

Creación de un modelo de masa.

Puede cargar una familia de masas en un proyecto para realizar un análisis o crear una masa in situ directamente en un proyecto.

3.

Añada suelos de masa.

En el entorno de proyecto, seleccione el modelo de masa y añada suelos de masa.

4.

Defina que se utilizarán masas conceptuales como base para el modelo analítico de energía.

Haga clic en la ficha Analizargrupo Análisis energéticoUtilizar modo de masas conceptuales.

5.

Cree el modelo energético.

Haga clic en la ficha Analizargrupo Análisis energéticoConfiguración de energía. En el cuadro de diálogo Acerca de la configuración de energía:
  • En Tipo de edificio, compruebe el tipo de ocupación asignado a la construcción y modifíquelo según sea necesario.
  • Para Ubicación, compruebe la ubicación geográfica especificada para el proyecto y modifíquela según sea necesario.

Haga clic en la ficha Analizargrupo Análisis energético Activar modelo energético.

6.

Ejecute la simulación energética.

Abra una vista 3D del modelo de masa y haga clic en la ficha Analizargrupo Análisis energético Ejecutar simulación energética.

7.

Asigne un nombre al análisis y especifique el proyecto de Green Building Studio.

En el cuadro de diálogo Ejecutar simulación energética, especifique un nombre para el análisis y, a continuación, elija si desea utilizar un proyecto existente de Green Building Studio o prefiere crear uno nuevo. A continuación, haga clic en Continuar.
8.

Se muestran los elementos simulados.

La vista actual muestra zonas de masa y sombreados de masa, y atenúa temporalmente los elementos que no se incluyen en la simulación.

9.

Haga clic en el nombre de la simulación.

Una vez finalizado el análisis, aparece un aviso. Haga clic en el nombre del análisis que figura en el aviso para ver los resultados de la simulación.

O haga clic en la ficha Analizargrupo Análisis energéticoResultados y comparación, y seleccione el análisis en el árbol del proyecto.

10.

Examine los resultados de la simulación.

En el cuadro de diálogo Acerca de Resultados y comparación, consulte los resultados del análisis.
Consejo: Utilice la ficha Configuración para seleccionar los diagramas que incluir en los resultados y configurar la presentación de los datos del análisis en la ficha Resultados.
11.

Realice cambios, simule y compare.

Modifique el modelo de masa y la configuración de energía según sea necesario. A continuación, repita los pasos del 4 al 7 para ejecutar una simulación en el modelo modificado.

Para comparar resultados de simulación en paralelo, seleccione varios análisis y haga clic en Comparar en la barra de herramientas.
