Edición de un perfil de viga de celosía

Puede editar las extensiones de una viga de celosía en vistas 3D, en sección y de alzado perpendicular sin plano. Puede crear líneas nuevas, suprimir líneas existentes y utilizar las herramientas Recortar/Editar para ajustar el perfil según sea necesario. Al editar dicho perfil, puede modificar los cordones superior e inferior de la viga de celosía para darle la forma que desee.

Nota: No todas las familias de vigas de celosía se transforman adecuadamente en el boceto de perfil. Para que los cordones superior e inferior se ajusten completamente a la forma del perfil, las líneas de boceto de los cordones superior e inferior de la familia de diseño deben coincidir con los planos de referencia superior e inferior respectivamente. Las curvas dibujadas mediante las herramientas de referencia de los cordones superior e inferior en un boceto del perfil definen la transformación de los planos de referencia inferior y superior de la familia y no la forma de los cordones en cuestión.

Para editar un perfil de la viga de celosía

  1. Seleccione una viga de celosía para editarla.
  2. En la cinta de opciones, haga clic en (Editar perfil).
  3. Haga clic en (Cordón superior) o (Cordón inferior).
  4. Seleccione una herramienta de líneas.
  5. Realice un boceto del perfil al que se restringirá la viga de celosía.
  6. Seleccione el perfil de plano anterior y elimínelo.
  7. En la cinta de opciones, haga clic en (Finalizar modo de edición).

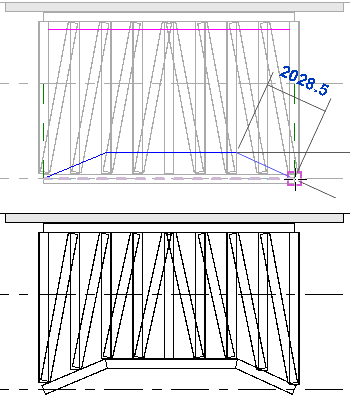

    El modelo de la viga de celosía se amolda a las restricciones del perfil nuevo. Si es necesario, puede editar los cordones de una viga de celosía mientras está enlazada.

    Si la viga de celosía está enlazada a un cordón editado, el perfil se ignorará. La superficie enlazada de un forjado estructural o una cubierta determina la geometría del cordón. La forma de perfil de viga de celosía no se descarta y se mostrará si la viga de celosía se desenlaza posteriormente.

Consejo: Haga clic en (Restablecer perfil) para restablecer el perfil original de la viga de celosía.
