Vigas de celosía

En Revit, puede añadir una viga de celosía al modelo de construcción. Utilice la herramienta Viga de celosía, que crea la viga de celosía según el diseño y otros parámetros especificados en el tipo de familia de las vigas de celosía que ha seleccionado. Para obtener información sobre cómo crear una familia de vigas de celosía, consulte Creación de una familia de vigas de celosía.

Las líneas del diseño determinan la colocación de los subelementos que componen el elemento de la viga de celosía, como el cordón superior, el cordón inferior y las almas.

Todos los tipos que se encuentran en la familia de la viga de celosía comparten el mismo diseño. Los tipos individuales especifican otros parámetros, tales como las familias de armazón estructural que deben usarse para el modelado de cordones y elementos de celosía.

Para usar la herramienta Viga de celosía, seleccione un tipo de familia de estas vigas y, a continuación, especifique los puntos inicial y final de la viga en cuestión en el área de dibujo. Revit crea los elementos de armazón estructural necesarios y los coloca en las líneas de diseño especificadas para la familia seleccionada.

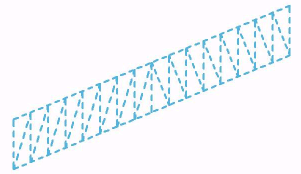

Nota: Al mover el cursor sobre una viga de celosía en el área de dibujo, la viga se muestra como un conjunto de líneas discontinuas azules. Si hace clic en alguna de estas líneas, se selecciona el elemento de la viga de celosía. Los subelementos que comprenden la viga de celosía, tales como el cordón superior, el cordón inferior y las almas, se pueden seleccionar por separado.

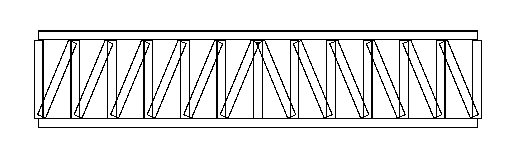

Creará elementos de armazón estructural en cada una de las líneas de diseño. Puede definir los elementos de armazón estructural en la familia de diseño de la viga de celosía. Los diferentes tipos pertenecientes a la misma familia pueden tener diferentes familias de armazón predefinidas usando el mismo diseño geométrico.

Nota: Los elementos estructurales que están asociados al tipo de viga de celosía están incluidos en el diseño geométrico. Se puede cambiar el tamaño de dichos elementos estructurales, pero éstos deben seleccionarse de entre los tamaños disponibles en la familia de la viga de celosía específica. Se puede especificar el tipo de armazón estructural en el archivo de definición de la familia de diseño de la viga de celosía RFA. Para obtener más información, consulte Creación de una familia de vigas de celosía.
