Modificación de armaduras

Para seleccionar una forma de armadura nueva

  1. Seleccione la armadura que desee modificar.
  2. Seleccione una forma nueva en el menú desplegable Tipo de forma de armadura de la barra de opciones.
  3. Opcional. Para realizar la selección desde el explorador de formas de armadura, haga clic en en la barra de opciones.

    La armadura mantendrá las restricciones con respecto al anfitrión. Sin embargo, si se realizan cambios de forma significativos puede que la armadura se extienda más allá de la referencia de recubrimiento del anfitrión.

  4. La armadura mantendrá las restricciones con respecto al anfitrión. Sin embargo, si se realizan cambios de forma significativos puede que la armadura se extienda más allá de la referencia de recubrimiento del anfitrión.

Para seleccionar un tipo de armadura nuevo

  1. Seleccione la armadura que desee modificar.
  2. En el selector de tipo, situado en la parte superior de la paleta Propiedades, seleccione el tipo de armadura deseado.
  3. El tamaño de la armadura puede alterar la forma de armadura, lo cual puede producir un fallo si el radio de curvatura (empalme) es demasiado grande para la configuración actual.

Para modificar un boceto de armadura

  1. Seleccione la armadura que desee modificar.
  2. Haga clic en la ficha Modificar | Armadura estructuralgrupo Modo Editar boceto.

    La armadura seleccionada se mostrará en modo de boceto.

  3. Utilice las herramientas disponibles en la ficha Modificar <elemento> para ajustar el boceto de armadura.
  4. Haga clic en la ficha Modificar Armadura estructural > Editar boceto grupo Modo Finalizar modo de edición.

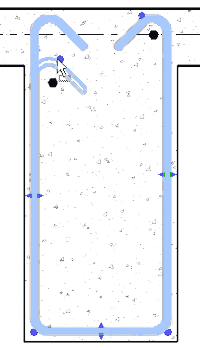

Pinzamientos de forma

La geometría flexible de la armadura se controla mediante varios pinzamientos:

  • Puede controlar la forma de la armadura mediante:
    • un pinzamiento en cada extremo de la armadura (círculos azules)
    • un pinzamiento en cada borde (triángulos azules)
  • Puede controlar la ubicación del plano donde está colocada la armadura con un pinzamiento adicional
  • Puede controlar la longitud de un conjunto de armaduras con otro pinzamiento.

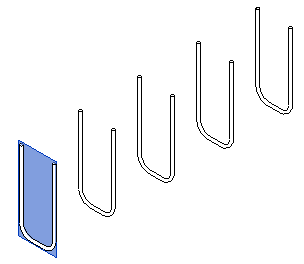

Hay un plano que define cada uno de los pinzamientos que se pueden restringir en una dirección perpendicular al plano. Los planos utilizados para determinar la posición de la armadura y los planos de longitud del conjunto resultan claramente visibles en la imagen anterior. Los planos que definen los pinzamientos de forma de la armadura se pueden ver en la imagen siguiente.

Al mover los segmentos, éstos se ajustan y enlazan al recubrimiento de anfitrión.

Comportamiento de forzado de cursor de forma de armadura

Debido a la naturaleza de las referencias de recubrimiento y a la forma de colocación de la armadura, esta última no se ajusta a su entorno relativo en Revit como los puntos y las líneas de forzado de cursor. El cambio de tamaño y otras modificaciones a la armadura reaccionarán sólo con relación a la referencia de recubrimiento del anfitrión donde se ha colocado la armadura.

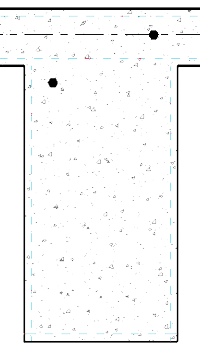

Sección transversal de anfitrión de hormigón que muestra referencia de recubrimiento Colocación por defecto de armadura en la referencia de recubrimiento Posición de forzado de cursor para referencia de recubrimiento mediante controles de forma de armadura

Para editar la armadura con relación a su entorno de Revit y modificar los comportamientos de forzado de cursor de la referencia de recubrimiento, puede seleccionar elementos individuales de la armadura para su ajuste.

Coloque el puntero del ratón sobre el elemento de la armadura y pulse TAB. Ahora puede editar el elemento con un comportamiento de forzado de cursor típico.

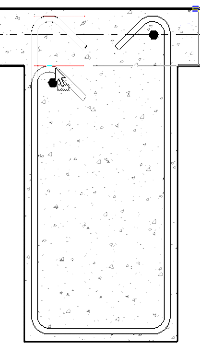

Posición de forzado de cursor para borde de elemento unido mediante selección de segmento de línea de armadura

Tolerancias de forzado de cursor

Para que un pinzamiento de armadura fuerce el cursor al recubrimiento o al pinzamiento de una armadura de estribo, el pinzamiento debe yacer inicialmente a poca distancia (una tolerancia) respecto al recubrimiento o plano del pinzamiento de referencia.

Para las restricciones de recubrimientos, la tolerancia es igual a 1/2 * del diámetro de la armadura.

Para restricciones a otras armaduras (de estribo), la tolerancia es igual a 1/2 * (diámetro de la armadura + diámetro de la armadura de estribo).
