Uniones de geometría de hormigón

Los elementos de hormigón se unirán entre ellos automáticamente sin necesidad de intervención por parte del usuario. Se representan en el proyecto como un solo ejemplar de masa en todas las vistas, según se haya previsto. Mientras se encuentran unidos, puede editar y mover los elementos individuales dentro de sus rangos y límites normales.

Nota: Si se utiliza la herramienta Separar geometría (consulte Separación de la geometría), se desactiva la unión automática de los elementos. Use la herramienta Unir geometría (consulte Unión de la geometría) para volver a activar las uniones automáticas de geometrías de hormigón.

Ejemplos de elementos de hormigón unidos
Vista 3D de la unión de dos vigas y un pilar		Sección transversal de una unión de pilar y viga

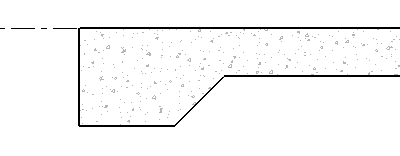

Sección transversal de una unión de forjado estructural y borde de losa

Las vigas de hormigón deben tener alguna de las propiedades citadas a continuación para participar en estas uniones; de lo contrario, presentarán comportamientos heredados y habrá que unirlas manualmente.

• Secciones rectangulares con rotaciones de secciones transversales de 0, 90, 180 y 270 grados.
• Secciones trapezoidales, en T y en L con rotaciones de secciones transversales de 0 grados.

Otras restricciones relacionadas con la unión:

• Los pinzamientos de forma no están disponibles para los nuevos elementos.
• Los cambios de parámetros de tipo no actualizan automáticamente la geometría de unión de hormigón.

Los elementos de hormigón que se han reforzado también compartirán sus referencias de recubrimiento en una unión. Consulte Recubrimiento de armadura.
