Armadura multiplanar

En el Editor de familias, haga clic en la ficha Creargrupo Editor de familias Multiplanar.

Utilice la herramienta Multiplanar para crear una forma de armadura que se curve en dos planos. La forma de origen se duplica y se enlaza al original mediante un segmento de conector de armadura. La vista de edición pasa a ser una vista 3D.
Conversión de familias de armaduras multiplanares

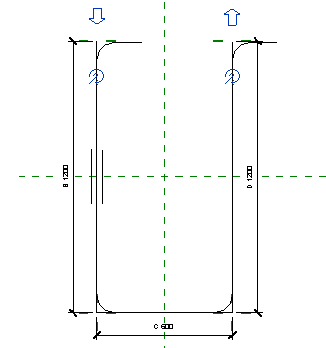

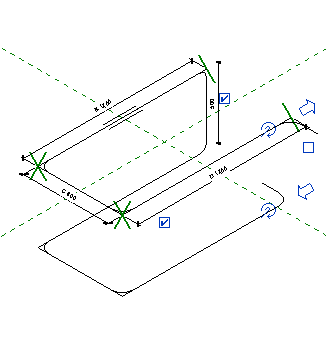

Familia de formas de armadura planas Después de utilizar la herramienta de armadura Multiplanar
Nota: Debe indicar un parámetro (A, B, C,...) de segmento de conector para que la familia de formas de armadura se pueda cargar en un proyecto.

Los cambios realizados en el boceto de la forma de origen se aplicarán también en la copia duplicada.
