Se pueden dibujar formas de armadura que se curvan en dos planos dentro de un anfitrión válido.
Puede comenzar un boceto de armadura multiplanar del mismo modo que el de una armadura plana. Uso de la herramienta de armadura Multiplanar disponible entre las herramientas de boceto de armadura.

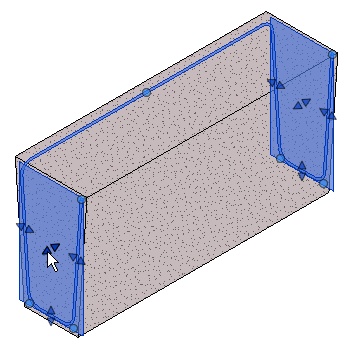

Cuando se ha seleccionado Multiplanar en el modo de boceto, la forma se duplica y se enlaza a la original mediante un segmento de conector de armadura. Esto es claramente visible en una vista 3D.
Hay tres casillas de verificación disponibles para modificar la forma de armadura multiplanar. Coloque el cursor sobre cada casilla para averiguar de qué herramienta se trata.

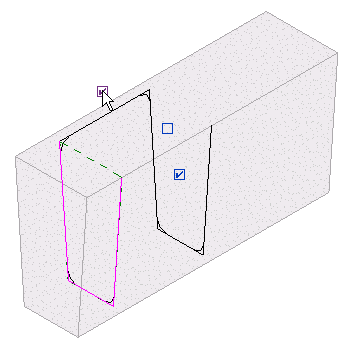

- Desactivar/Activar primer segmento de conector. Activa o desactiva la ubicación del segmento de conector. Si se activa, se utiliza el primer segmento. Si se desactiva, se utiliza el segundo.

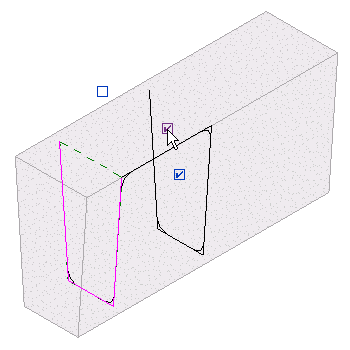

- Desactivar/Activar último segmento de conector. Activa o desactiva la ubicación del segmento de conector. Si se activa, se utiliza el segundo segmento. Si se desactiva, se utiliza el primero.

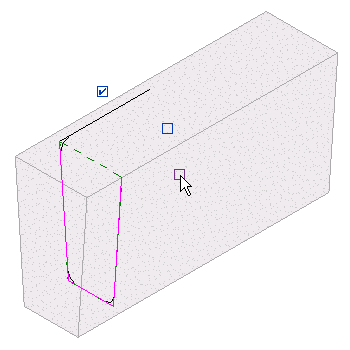

- Desactivar copia de segmentos de forma. Elimina la forma duplicada y mantiene la ubicación del segmento de conector.

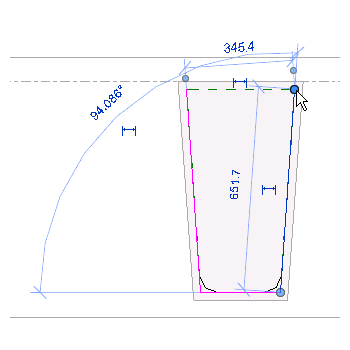

Los cambios realizados en el boceto de la forma de origen se aplicarán también en la copia duplicada y es posible añadir
ganchos. Haga clic en la ficha Modificar | Crear boceto de armadura

grupo Modo

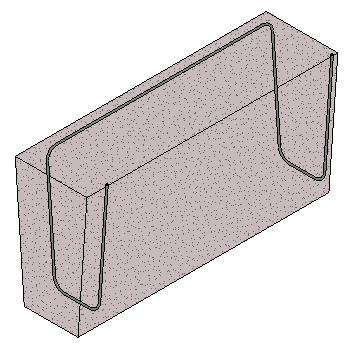

Finalizar modo de edición para aceptar el boceto y colocar la forma nueva.
