Iluminación media estimada
La Iluminación media estimada (AEI) para cada espacio se calcula determinando los lúmenes dedicados a cada instalación en el plano de trabajo de cálculo de la iluminación y dividiendo por el área del espacio.
Ejemplo de iluminación de espacio
En este ejemplo:
- El equipo de iluminación es un plafón de esquina insertado en una lámpara de 2x4 3Lamp 483T8_S.ies mediante el archivo de red fotométrica.

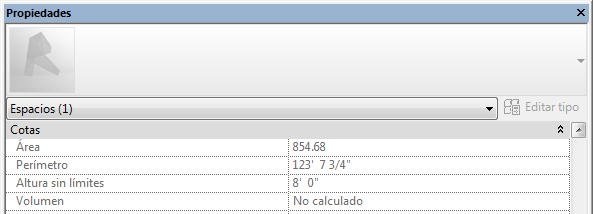

- Las cotas del espacio son 20' 0" x 30' 0".
- La iluminaria se coloca en 9' 6".
Las fórmulas adicionales utilizadas para calcular la iluminación media estimada para el espacio son las siguientes:
Lúmenes en plano de trabajo
Los lúmenes en el plano de trabajo dedicado a cada instalación se calculan como se indica a continuación: WL = II * LLF * CU
- WL = lúmenes en plano de trabajo
- II = intensidad inicial
- LLF = factor de pérdida de luminosidad
- CU = coeficiente de utilización

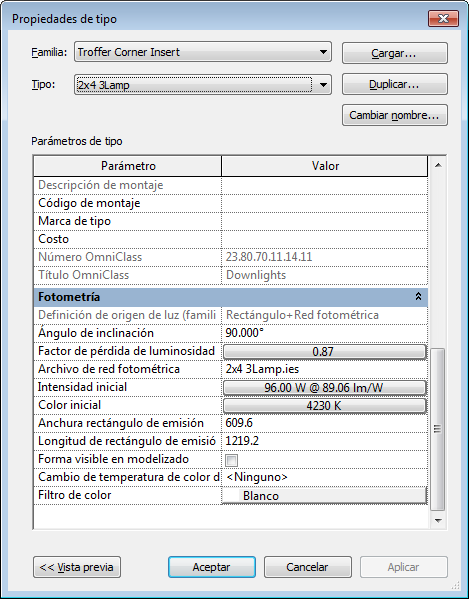

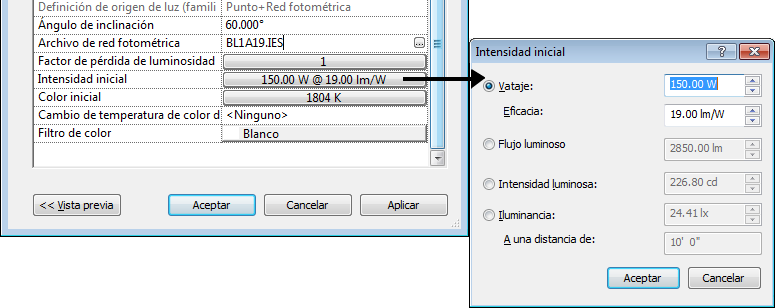

La intensidad inicial y el factor de pérdida de luminosidad son las propiedades tipo de cada tipo de luminarias. Puede acceder a estas propiedades en el cuadro de diálogo Propiedades tipo de la instalación.

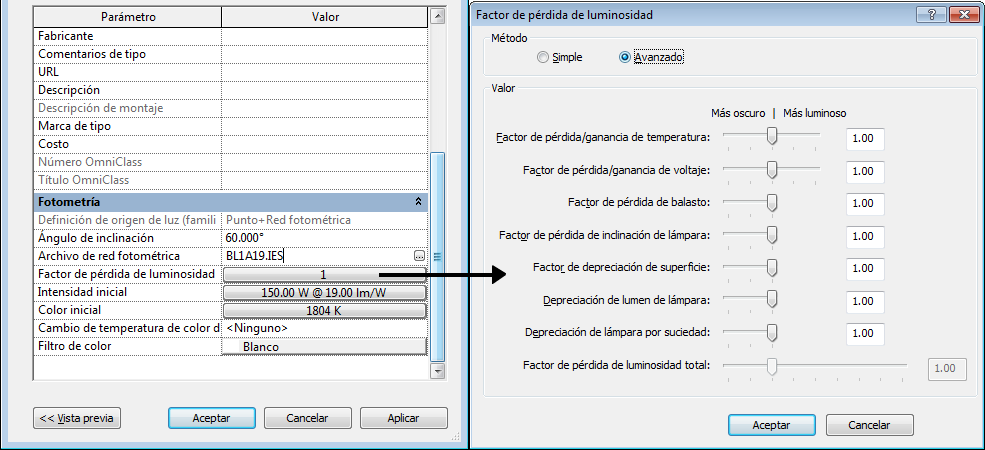

En este ejemplo, la instalación de intensidad inicial es de 7560 lúmenes y con los factores de pérdida de luminosidad indicados aquí, el resultado de LLF es de 0,71478.
Determinar el CU para cada instalación es más complicado. La iluminaria determina en qué espacio está. Si la iluminaria no se encuentra en un espacio, no se puede determinar la CU y la instalación no contribuye a un AEI de espacio.
La CU se calcula en función de las propiedades reflectantes del espacio (techo, muros y suelo), así como la proporción de cavidad de habitación (PCH) del espacio.

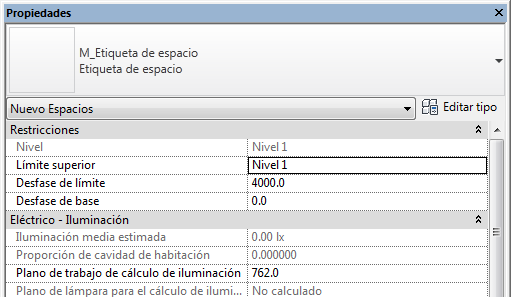

La PCH se calcula en función de la altura de la cavidad de la habitación (RCH) y el plano de trabajo de cálculo de iluminación, el cual es una propiedad de cada ejemplar de espacio.
Altura de la cavidad de la habitación
La altura de la cavidad de la habitación se calcula como: RCH = LP - LCW
- RCH = Altura de la cavidad de la habitación
- LP = plano de lámpara de cálculo de iluminación (la altura de las fuentes de luz en el espacio)
- LCW = plano de trabajo de cálculo de iluminación
En este ejemplo: RCH = 9' 6" - 3' 0" = 6' 6" (si hay varias fuentes de luz en diferentes alturas, se utiliza la altura menor).
Proporción de cavidad de habitación
La Proporción de cavidad de habitación se calcula como: PCH= 2,5 * RCH * P / A
- PCH = proporción de cavidad de habitación
- P = perímetro de la habitación
- A = área de la habitación
En este ejemplo: PCH = 2,5 * 6,5 * 97,3333 / 567,11 = 2,788989

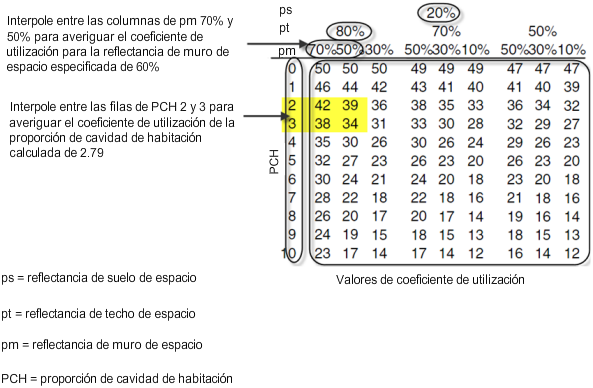

Para determinar el coeficiente de utilización de forma manual, debe hacer referencia a una hoja de datos de lámparas. Una parte de la hoja de datos para la instalación se describe mediante el archivo de red fotométrica 483T8_S.ies que se muestra aquí.

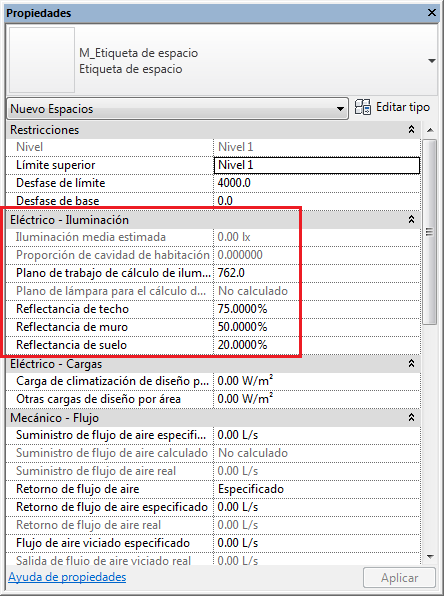

El suelo, los muros y el techo reflectantes son todos propiedades del ejemplar de espacio y el PCH se calcula como se ha descrito anteriormente. Por interpolación, se puede calcular la CU como aproximadamente 38, que corresponde a 0,382762, el valor calculado por Revit basado en el archivo de red fotométrica.
Coeficientes de utilización
Así se aplica la fórmula de Lúmenes en plano de trabajo en este ejemplo: WL = 7560 * 0.71478 * 0.382762 = 2068.345 lm
La WL para esta instalación representa el número total de lúmenes para el espacio. Para esta única instalación en el espacio, el nivel de la lámpara de pie resultante se determina mediante la fórmula AEI: 2068,345 lm / 567,11 sf = 3,65 fc.
Si hay varias luminarias en el espacio, el PCH se calcula en función de la luminaria más baja del espacio (que se notifica en el parámetro LCLP), la CU se calcula para cada ejemplar de luminaria y se suman las WL de cada luminaria, y a continuación se divide el valor por el área del espacio.
Por ejemplo, suponiendo que se añada otra instalación a una elevación de 8' 0" (los subíndices indican el número de la instalación):
- RCH2 = 8' 0" - 3' 0" = 5' 0"
- PCH2 = 2,5 * 5 * 97,3333 / 567,11 = 2,145376
- PCH calculada= (2,145376 + 2,788989) / 2 = 2,467183
Para la segunda instalación, la CU se calcula mediante la nueva PCH:
- WL2 = 7560 * 0,71478 * 0,411155 = 2221,773 lm
Por tanto, el AEI total = (WL1 + WL2) / área = (2068,345 + 2221,773) / 567,11 = 7,56 fc
