Control de visibilidad de ejemplares de masa

Para controlar la visibilidad de masas en vistas, utilice uno de los siguientes métodos:

Revit Architecture - Revit MEP

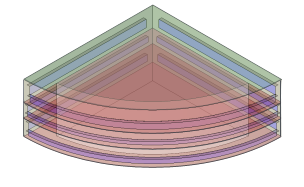

Mostrar masa: configuración de vista

Esta opción muestra las masas según la configuración de visibilidad de la categoría Masa en el cuadro de diálogo Visibilidad/Gráficos. Cuando la categoría Masa es visible, puede controlar de forma independiente la visibilidad de subcategorías de masa (por ejemplo muros de masa, suelos de masa y líneas de relleno de patrón). Estos parámetros específicos de vista también determinan si las masas se imprimen.

Haga clic en la ficha Masa y emplazamientogrupo Masa conceptual (Mostrar masa: configuración de vista).

Revit Architecture - Revit MEP

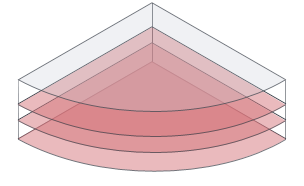

Mostrar masa: forma y suelos

Esta opción muestra todos los ejemplares de masa y los suelos de masa en todas las vistas, aunque se desactive la visibilidad de la categoría de masa en la vista.

Haga clic en la ficha Masa y emplazamientogrupo Masa conceptual (Mostrar masa: forma y suelos).

Revit Architecture - Revit MEP

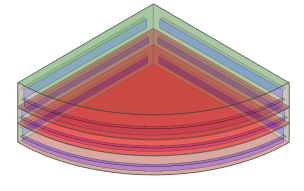

Mostrar masa: tipos de superficies

Al realizar un análisis energético conceptual, use esta opción para mostrar superficies de masa en las que seleccionar superficies individuales y cambiar su aspecto gráfico o su configuración de energía.

Para activar esta opción, haga clic en la ficha AnalizarConfiguración de energía y seleccione Crear modelo energético.

Haga clic en la ficha Masa y emplazamientogrupo Masa conceptual (Mostrar masa: tipos de superficies).

Revit Architecture - Revit MEP

Mostrar masa: zonas y sombras

Al realizar un análisis energético conceptual, use esta opción para mostrar zonas de masa y sombreados donde podrá seleccionar zonas individuales para cambiar su configuración de energía.

Para activar esta opción, haga clic en la ficha AnalizarConfiguración de energía y seleccione Crear modelo energético.

Haga clic en la ficha Masa y emplazamientogrupo Masa conceptual (Mostrar masa: zonas y sombras).

Revit Structure

Mostrar masa

Haga clic en la ficha Masa y emplazamientogrupo Masa conceptual (Mostrar masa).

Al hacer clic en Mostrar masa, todos los ejemplares de masa (tanto la forma como sus suelos) son visibles en todas las vistas aunque se desactive la visibilidad de la categoría de masa en la vista.

Revit Structure

Defina la visibilidad de la categoría de masa en una vista

Haga clic en la ficha Vistagrupo Gráficos (Visibilidad/Gráficos). En la ficha Categorías de modelo, seleccione la categoría de masa.

Este parámetro específico de vista determina si la masa se imprime y si es visible cuando Mostrar masa está desactivado. Si se ha seleccionado Masa en el cuadro de diálogo Modificaciones de visibilidad/gráficos, las subcategorías Forma y Suelo de masa se pueden controlar de forma independiente.
