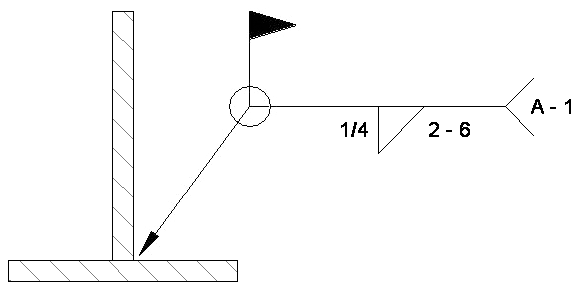

Símbolos de soldadura

Para colocar símbolos de soldadura

1. Haga clic en la ficha Anotargrupo Símbolo (Símbolo).
2. En el selector de tipo, seleccione el símbolo de soldadura apropiado.

   Puede colocar los tipos de símbolos de soldadura siguientes:

   • Empalme
   • Escuadra
   • Bisel
   • V
   • Detrás
   • Reborde V
   • J
   • Ranura
   • Cuadrado
   • U
3. Haga clic donde quiera que aparezca el símbolo en el área de dibujo.
4. Haga clic en Modificar y, a continuación, seleccione el símbolo de soldadura.
5. En la paleta Propiedades, especifique las propiedades deseadas para el símbolo de soldadura.

   Puede especificar las propiedades de símbolos de soldadura siguientes:

   • Tipo, tamaño y longitud de símbolo superior
   • Tipo, tamaño y longitud de símbolo inferior
   • Tipo de símbolo de curva
   • Configuración directriz
   • Visualización de extremo y nota de extremo
   • Visualización de símbolo de soldadura todo alrededor y soldadura de campo
   • Orientación de símbolo izquierda o derecha

   También puede editar los parámetros de símbolos de soldadura. Para ello, seleccione el símbolo y haga clic en el correspondiente valor de texto azul. Escriba el valor deseado en el cuadro de edición y pulse Intro.


También puede crear una familia de símbolos de soldadura en el Editor de familias y cargarla en el proyecto. Para crear la familia de símbolos de soldadura, utilice la plantilla Anotaciones genéricas. Consulte Inicio del Editor de familias y Cargar y guardar familias. Cuando cree una familia de símbolos de soldadura, solo la puede ver en una vista. Al igual que otras anotaciones, es específica de la vista.
