Símbolos

Un símbolo es una representación gráfica de un elemento de anotación u otro objeto. En ocasiones también se denomina etiqueta.

Utilice la herramienta Símbolo para colocar símbolos de dibujo de anotaciones 2D en el proyecto.

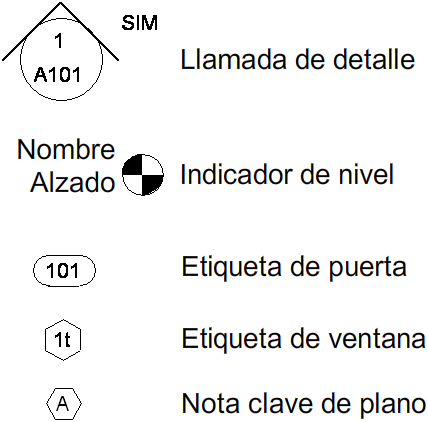

Ejemplo de leyenda de símbolo

La leyenda de símbolos ilustrada a continuación identifica los símbolos de anotación utilizados en un conjunto de documentos de construcción.

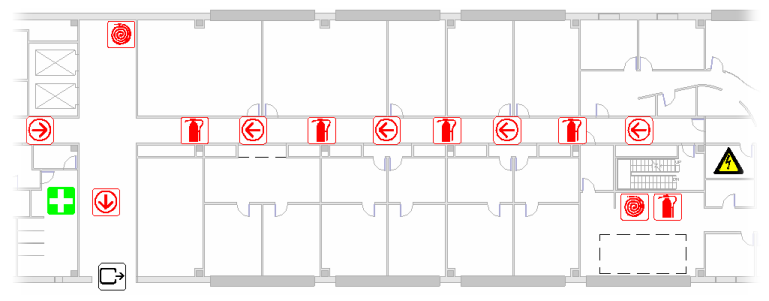

Ejemplo de símbolos en una vista de plano

Revit Structure

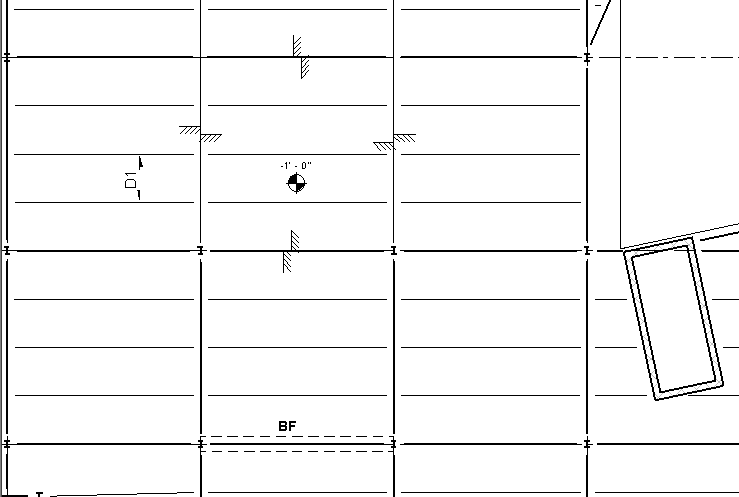

Ejemplo de símbolos en una vista de plano

Revit también utiliza símbolos para momentos de estructura, conexiones de voladizo y otros elementos.
