Modificación de selección de tolerancias y criterios de comprobación

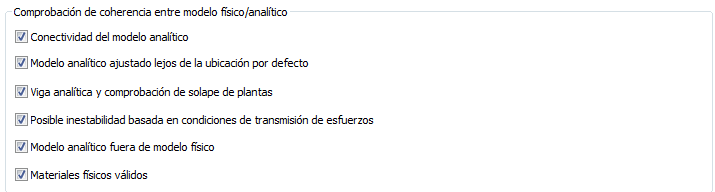

  1. Haga clic en la ficha Analizargrupo Herramientas .
  2. Seleccione las opciones de Configuración de modelo analítico que se deben activar durante las comprobaciones de soporte de elementos o coherencia.

    Por defecto, todas las opciones de selección de criterios de comprobación de Materiales físicos válidos están activadas. Para obtener más información, consulte Comprobaciones automáticas.

    • Conectividad del modelo analítico. Esta comprobación revisa si los elementos del modelo analítico están conectados entre sí. Está correlacionada con el valor de Distancia de soporte, especificada dentro de Tolerancias. Las conexiones de nodo son una excepción; no se aplica la tolerancia mientras se comprueba la conectividad.
    • Modelo analítico ajustado lejos de la ubicación por defecto. Un modelo analítico tiene una ubicación por defecto que se basa en el elemento físico. Esta comprobación verifica si el modelo analítico del elemento se ajusta lejos de él. Está correlacionada con el valor de Distancia de ajuste analítico, especificada dentro de Tolerancias.
    • Viga analítica y comprobación de solape de plantas. Si los modelos físicos de una viga y una losa se solapan, esta comprobación analiza si los respectivos modelos analíticos también se solapan.
    • Posible inestabilidad basada en condiciones de transmisión de esfuerzos. Esta comprobación revisa si son correctas las condiciones de liberación de dos elementos analíticos conectados.
    • Modelo analítico fuera de modelo físico. Esta comprobación revisa si el modelo analítico está incluido en el modelo físico. La tolerancia para esta comprobación la especifica el valor del campo Distancia de modelo analítico a físico, especificado en Tolerancias.
    • Materiales físicos válidos. Esta comprobación revisa si los elementos analíticos tienen asignada la propiedad Materiales físicos. Esta propiedad hace referencia al material del elemento físico.

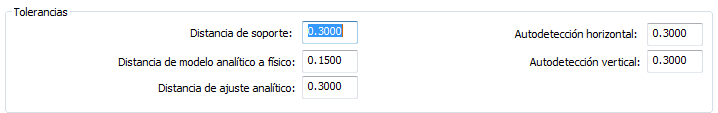

  3. En Tolerancias, indique las distancias requeridas según las especificaciones.
    • Distancia de soporte. Esta comprobación revisa la distancia entre el modelo físico de un elemento y el modelo físico del elemento de soporte.
    • Distancia de modelo analítico a físico indica la distancia entre el modelo analítico y el físico.
    • Distancia de ajuste analítico indica la distancia entre el modelo analítico y la ubicación por defecto.
    • Autodetección horizontal indica la distancia entre el modelo analítico y el físico para elementos horizontales.
    • Autodetección vertical indica la distancia entre el modelo analítico y el físico para elementos verticales.
  4. Haga clic en Aceptar.
