Introducción a las superficies inclinadas

Para crear una superficie inclinada, edite el contorno del elemento en una vista de plano o una vista 3D. Luego utilice uno de los siguientes métodos:

• Flecha de pendiente: dibuje una flecha de pendiente en el elemento. Utilice las propiedades de flecha de pendiente para definir la pendiente.
• Propiedades de líneas de contorno: defina la pendiente de la superficie mediante la modificación de las propiedades de sus líneas de contorno.

Medición de propiedades de pendiente

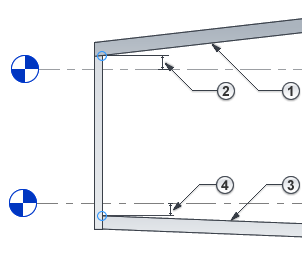

Las propiedades relacionadas con la inclinación o pendiente se miden desde la cara inferior o superior del elemento en cuestión, según el tipo:

• Para cubiertas, techos y cielos rasos, las propiedades de inclinación se miden desde la cara inferior. Por ejemplo, el valor de Desfase de altura desde nivel especifica la distancia entre el nivel y la cara inferior de una cubierta.
• Para plataformas de construcción, suelos y forjados estructurales, las propiedades de inclinación se miden desde la cara superior. Por ejemplo, el valor de Desfase de altura desde nivel especifica la distancia entre el nivel y la cara superior de un suelo.

Modelado de varias pendientes

Con la excepción de las cubiertas, los elementos se pueden inclinar solo en una dirección. Para crear una superficie con varias pendientes, cree varios elementos, cada uno con su propia pendiente. A continuación, alinee y bloquee los elementos.

Para suelos, forjados estructurales y cubiertas, también puede utilizar las herramientas de edición de forma para dividir una superficie en subregiones con inclinación independiente. Consulte Edición de formas de suelos y cubiertas.

Ejemplo

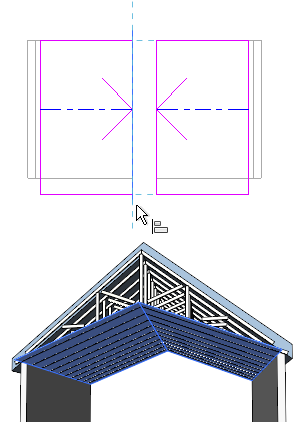

Las imágenes siguientes muestran un techo de catedral con dos superficies, cada una con su propia pendiente.
