Componentes adaptativos

La función de componente adaptativo es una adaptación del panel de muro cortina basado en patrón. Esta función se ha diseñado para los casos en que los componentes deben adaptarse de forma flexible a muchas condiciones contextuales únicas. Por ejemplo, se podrían usar componentes adaptativos para repetir sistemas generados por una matriz de varios componentes que se ajustan a restricciones definidas por el usuario.

Los puntos adaptativos se crean mediante la modificación de puntos de referencia. Al dibujar geometría mediante el forzado de cursor a estos puntos flexibles se crea un componente adaptativo.

Nota: Es posible asignar una categoría a los componentes adaptativos.

Los componentes adaptativos se pueden utilizar en familias de paneles de patrón, familias de componentes adaptativos, entornos de masa conceptual y proyectos.

Consejo: Si se han diseñado para el componente, los pinzamientos de forma funcionarán en el entorno del proyecto.

Para colocar un componente adaptativo en el entorno de diseño conceptual

  1. Es posible colocar el modelo adaptativo dentro de otro componente adaptativo, en una masa conceptual, en paneles de muro cortina, en masas in situ y en el entorno de proyecto.

    Abra una nueva familia adaptativa genérica y diseñe un modelo general usando puntos adaptativos como referencias.
  2. Cargue el componente adaptativo en una masa, un proyecto o un componente de diseño. Las ilustraciones siguientes utilizan el siguiente modelo general que contiene 4 puntos adaptativos.
  3. Arrastre la familia de componentes al área de dibujo desde el Navegador de proyectos del diseño. Esta se muestra bajo Modelo general.

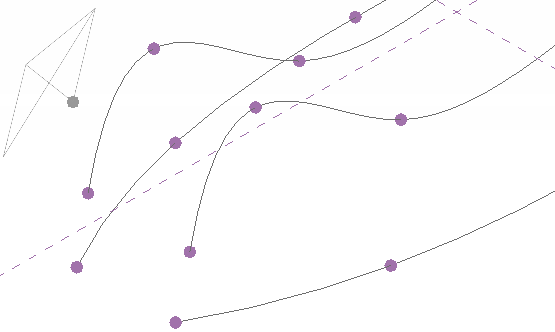

    Observe que la forma del modelo se representa en el cursor.

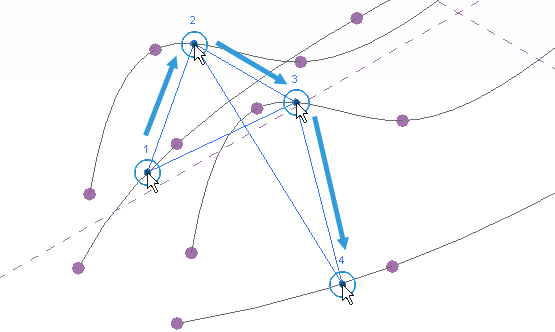

  4. Coloque los puntos adaptativos del modelo en el diseño conceptual.
    Consejo: Pulse Esc en cualquier momento para colocar el modelo con los puntos adaptativos actuales. Por ejemplo, si el modelo tiene 5 puntos adaptativos y se pulsa ESC después de colocar 2 puntos, el modelo se colocará usando dichos puntos como referencia.
    Nota: El orden de colocación de los puntos es importante. Si el componente es una extrusión, la dirección de la extrusión se invertirá cuando los puntos se coloquen en sentido antihorario.

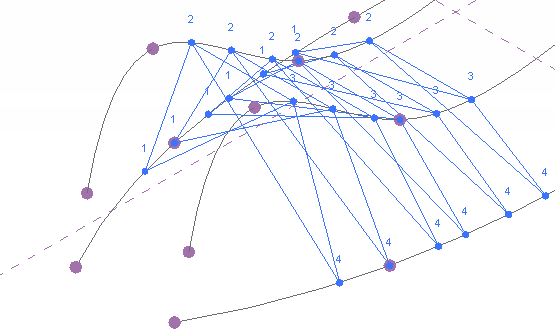

  5. Puede seguir colocando varias iteraciones del modelo, según sea necesario. Para crear una matriz del modelo manualmente, seleccione un ejemplar y pulse Ctrl mientras se desplaza para colocar ejemplares adicionales.
  6. Es posible volver al modelo de componente adaptativo, añadir geometría adicional y volver a cargar el modelo.

Puede volver a cargar componentes adaptativos si se han añadido o eliminado puntos adaptativos.
