Etiquetado de las almas nuevas de una viga de celosía

Después de colocar una viga de celosía, es posible especificar la colocación de las etiquetas de armazón para las almas nuevas en caso de que se cambiara el tamaño de la viga de celosía.

Nota: Antes de cambiar el tamaño de la viga de celosía, debe haber una familia de etiquetas de armazón estructural cargada.
  1. En el área de dibujo, seleccione la viga de celosía.
  2. En la paleta Propiedades, para Datos de identidad seleccione Ninguno o una vista de alzado paralela en el menú desplegable Etiquetar nuevos elementos en vista.
  3. Haga clic en Aplicar.

La selección colocará las etiquetas para los futuros elementos de las vigas de celosía en un alzado específico.

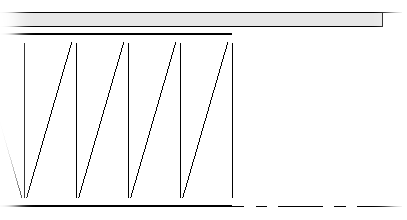

Posición inicial de viga de celosía

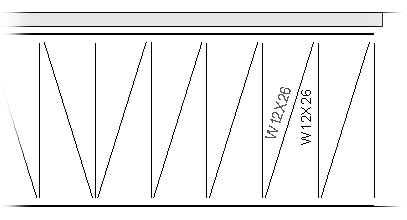

Viga de celosía extendida

Los nuevos elementos deben añadirse aumentando la longitud de la viga de celosía. En caso de ser necesario, haga clic en las etiquetas para cambiar su ubicación.
