Pilares estructurales

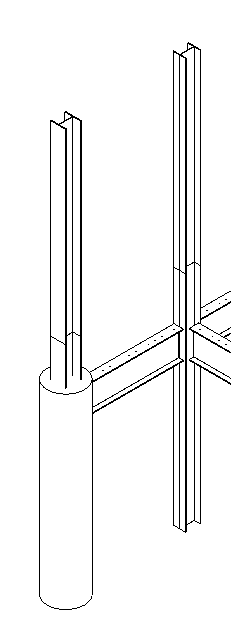

Los pilares estructurales se utilizan para modelar elementos portantes verticales en una construcción. Aunque los pilares estructurales comparten muchas de las propiedades de los pilares arquitectónicos, tienen propiedades adicionales definidas por su configuración y las normas del sector. Los pilares estructurales también difieren de los arquitectónicos en su comportamiento.

Los elementos estructurales como vigas, tornapuntas y cimentaciones aisladas se unen a los pilares estructurales pero no a los arquitectónicos.

Revit Structure

Además, los pilares estructurales tienen un modelo analítico que se utiliza para el intercambio de datos. Consulte Modelos analíticos de elementos estructurales.

Es muy probable que los dibujos o modelos enviados por un arquitecto contengan una rejilla y pilares arquitectónicos. Los pilares estructurales se crean colocando cada pilar manualmente o utilizando la herramienta En rejillas para añadir un pilar a intersecciones de rejilla seleccionadas.

Se pueden crear pilares estructurales en vistas de plano o 3D.

Añadir pilares a vistas 3D

Conviene colocar una rejilla antes de añadir pilares estructurales, ya que éstos fuerzan el cursor a líneas de rejilla (consulte Añadir rejillas).

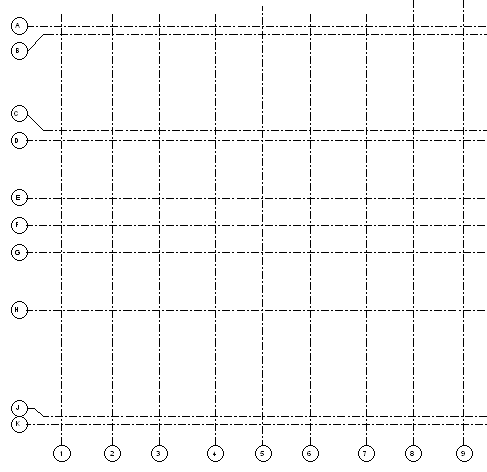

Rejilla de muestra para la colocación de elementos estructurales

Las líneas de rejilla también ofrecen planos verticales para tornapuntas. Haga ficha en la ficha Estructuragrupo ReferenciaRejilla.

Puede colocar pilares estructurales que se enlazan con otros elementos estructurales. Para obtener más información, consulte Enlace de pilares.
