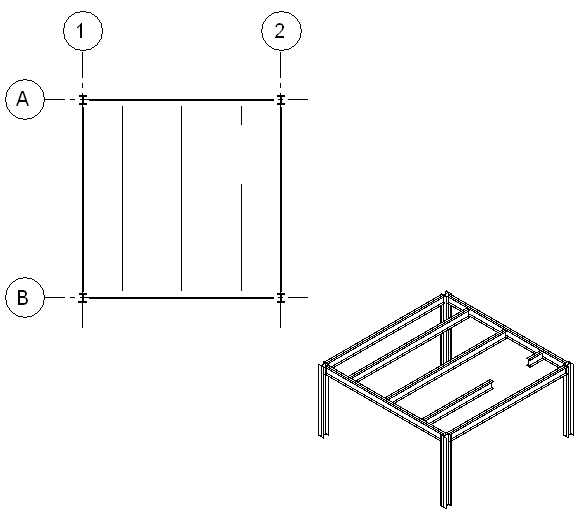

Cortar un hueco en un sistema de vigas

Se puede cortar un hueco en un sistema de vigas estructurales haciendo el boceto de un bucle de líneas en el contorno del sistema de vigas.

Para cortar un hueco en un sistema de vigas

  1. Seleccione el sistema de vigas y haga clic en la ficha Modificar | Sistema de vigas estructuralesgrupo ModoEditar contorno.
  2. Haga clic en la ficha Modificar | Sistema de vigas estructurales > Editar contornogrupo DibujarLínea. Defina el contorno del hueco.

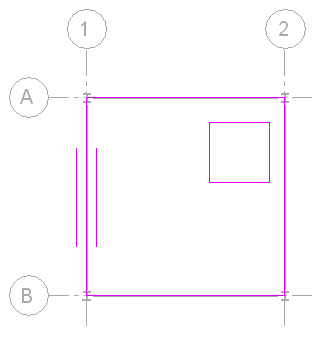

  3. Con las herramientas de boceto adicionales disponibles en el grupo Dibujar y en la barra de opciones, dibuje el boceto de un bucle completo dentro del contorno del sistema de vigas.
  4. Haga clic en la ficha Modificar | Sistemas de vigas estructurales > Editar contornogrupo ModoFinalizar modo de edición.
Tema principal: Definición del contorno de un sistema de vigas estructurales
