Colocación de una armadura en un anfitrión

El siguiente procedimiento describe el flujo de trabajo general para añadir una armadura a un elemento de hormigón.

  1. Determine si la coincidencia de formas de armadura hace referencia a algún gancho. Es importante especificar esto antes de colocar ninguna armadura en el proyecto, ya que posteriormente no se puede cambiar en el proceso de diseño.
  2. Cree una vista que corte el elemento que desea reforzar.
  3. Haga clic en la ficha Estructuragrupo RefuerzoArmadura.
    Nota: La herramienta también está disponible en la ficha contextual de selección de los elementos que son anfitriones de armadura válidos.
  4. En el selector de tipo, situado en la parte superior de la paleta Propiedades, seleccione el tipo de armadura deseado.
  5. Opcional. Si es necesario, haga clic en la ficha Modificar | Colocar armadura grupo Familia Cargar formas para cargar otras formas de armadura.
  6. En el selector Forma de armadura de la barra de opciones o en el Navegador de formas de armadura, seleccione la forma de armadura que quiera.

    Colocación de una armadura plana

      Haga clic en una de las siguientes orientaciones de colocación de la ficha Modificar | Colocar armaduragrupo Orientación de colocación.

    • Paralela a plano de trabajo
    • Paralela a recubrimiento
    • Perpendicular a recubrimiento
    • La orientación define cómo se alinea la armadura cuando se coloca en el anfitrión.

    Colocación de una armadura multiplanar

      Haga clic en una de las siguientes perspectivas de colocación en la ficha Modificar | Colocar armaduragrupo Perspectiva de colocación.

    • Superior
    • Inferior
    • Frontal
    • Posterior
    • Derecha
    • Izquierda
    • La perspectiva define qué lado de la familia de armaduras multiplanares es paralelo al plano de trabajo.

  7. Si se coloca una armadura de estilo estándar junto a una armadura de estilo de estribo/tirante, se forzará el cursor de la armadura estándar a lo largo del borde de la armadura de estilo de estribo/tirante. Esto incluye los bordes rectos, así como los empalmes y ganchos de la armadura de estribo/tirante. Consulte Referencias de empalme y gancho.
  8. Haga clic para colocar la armadura en el anfitrión. Si es necesario, pulse la barra espaciadora durante la colocación para girar la orientación de la forma de armadura dentro de la referencia de recubrimiento. Se puede cambiar la orientación tras la colocación seleccionando la armadura y usando la barra espaciadora del mismo modo.

    Por defecto, la longitud de la armadura será la del elemento anfitrión o la de otros elementos anfitriones dentro de las restricciones de la referencia de recubrimiento. Para editar longitudes, active una vista de plano o de alzado, seleccione el ejemplar de armadura y modifique los puntos finales según se requiera.

  9. Opcional. A continuación puede aplicar varios ganchos predefinidos a los extremos de la forma de armadura. Consulte Ganchos de armadura.

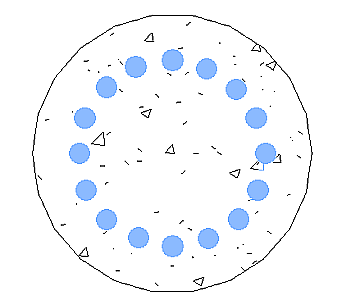

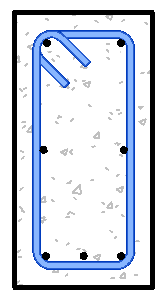

  10. Armadura perpendicular colocada en un pilar Armadura en una viga
    Nota: Para cambiar el anfitrión de una forma de armadura, selecciónelo y haga clic en la ficha Modificar | Armadura estructuralgrupo Anfitrión Seleccionar nuevo anfitrión. A continuación, seleccione un nuevo anfitrión de armadura.
