Añadir un bloque de notas a un plano

Un bloque de notas (también denominado tabla de planificación de anotaciones) es una lista de notas de construcción para un dibujo. Puede crear un bloque de notas y colocarlo en un plano para documentar el modelo de construcción.

También puede documentar un modelo de construcción mediante leyendas de notas clave. Consulte Añadir una leyenda a un plano.

Para añadir un bloque de notas a un plano

  1. En el proyecto, cree la vista del proyecto que desea anotar.

    Consulte Documentar y presentar el proyecto.

  2. Añada notas a la vista y cree el bloque de notas.

    Consulte Creación de una tabla de planificación de anotaciones (bloque de notas).

  3. Añada un plano.

    Consulte Añadir un plano.

  4. Coloque el bloque de notas en el plano, mediante este procedimiento:
    1. En el Navegador de proyectos, expanda Tablas de planificación/Cantidades.
    2. Seleccione el nombre del bloque de notas, arrástrelo hasta el plano y haga clic para colocarlo en él.

Ejemplo

Revit Structure

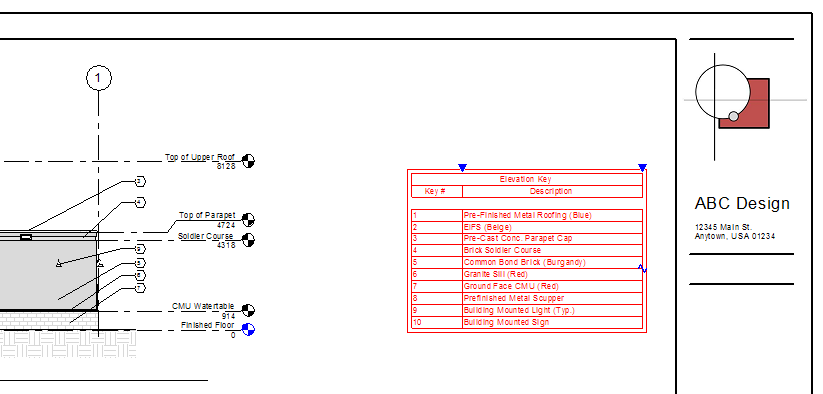

Ejemplo
