El propósito del diseño para crear cielos rasos de cubiertas puede ser muy variado. Este procedimiento crea un cielo raso a partir de un boceto de dos bucles entre un muro y una cubierta. El cielo raso está asociado a los muros y la cubierta. Para crear cielos rasos no asociativos, utilice la herramienta Líneas en modo de boceto.
- Haga clic en la ficha Arquitectura
grupo Construirmenú desplegable Cubierta
(Cubierta: cielo raso). - Haga clic en la ficha Modificar | Crear contorno de cielo raso de cubiertagrupo Dibujar
(Seleccionar bordes de cubierta). Esta herramienta crea una línea de boceto bloqueada.
- Resalte la cubierta y haga clic para seleccionarla.

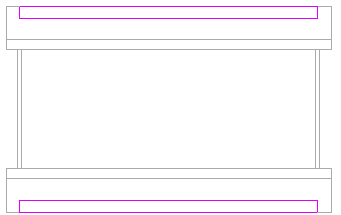

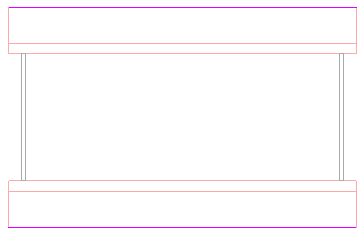

Cubierta seleccionada con la herramienta Seleccionar bordes de cubierta
- Haga clic en la ficha Modificar | Crear contorno de cielo raso de cubiertagrupo Dibujar
(Seleccionar muros), resalte las caras exteriores del muro bajo la cubierta y haga clic para seleccionarlas.

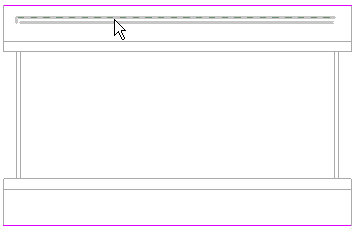

Muro resaltado para línea de cielo raso

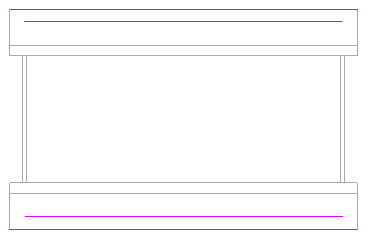

Líneas de boceto para el cielo raso después de seleccionar los muros
- Recorte las líneas de boceto que sobren y cierre el bucle del boceto.
- Haga clic en
(Finalizar modo de edición). Para ver mejor el cielo raso, cree una vista en sección por medio de la vista de plano que muestre el punto de unión entre el muro y la cubierta.
Cubierta, cielo raso y muro en vista en sección
Nota: La herramienta Unir geometría se ha utilizado para unir el cielo raso y la cubierta en la imagen anterior. Para completar la imagen, una el cielo raso al muro y el muro a la cubierta.Puede crear un cielo raso inclinado dibujando una flecha de pendiente o cambiando las propiedades de la línea de contorno. Consulte Superficies inclinadas.
