La herramienta Restablecer sistema de vigas estructurales vuelve a crear un sistema de vigas utilizando los parámetros del sistema de vigas original. Esta herramienta puede utilizarse para deshacer los cambios en las propiedades de vigas individuales del sistema. Una vez restablecido el sistema de vigas, todas las vigas tendrán parámetros uniformes y se encontrarán en sus ubicaciones por defecto. De forma específica, la herramienta restablece lo siguiente:
- Las vigas que se han movido vuelven a sus ubicaciones originales.
- Se restauran las vigas que se han suprimido del sistema.
- Se restablecen los parámetros que se han modificado en vigas individuales (por ejemplo, Tipo de viga, Desfase, Ángulo).
Si se modifica el boceto de un sistema de vigas, las vigas de éste permanecerán enlazadas con sus soportes originales hasta que se restablezca el sistema de vigas.

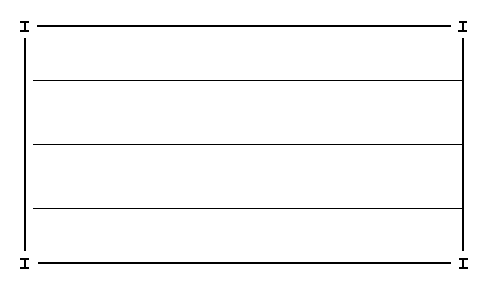

Sistema de vigas original

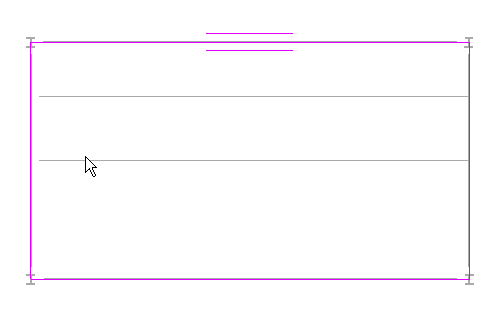

Sistema de vigas con cambios
Uso de la herramienta Restablecer sistema de vigas estructurales
- En el área de dibujo, haga clic en el sistema de vigas que desee restablecer.
- Haga clic en la ficha Modificar | Sistemas de vigas estructurales
grupo ModoEditar contorno. - Haga clic en la ficha Modificar | Sistemas de vigas estructurales > Editar contornogrupo AjustarRestablecer sistema.

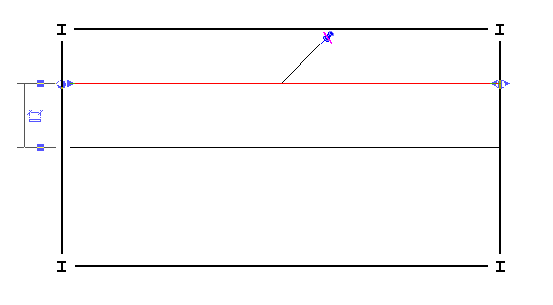

Restablecer sistema de vigas estructurales
- Haga clic en la ficha Modificar | Sistemas de vigas estructurales > Editar contornogrupo ModoFinalizar modo de edición.

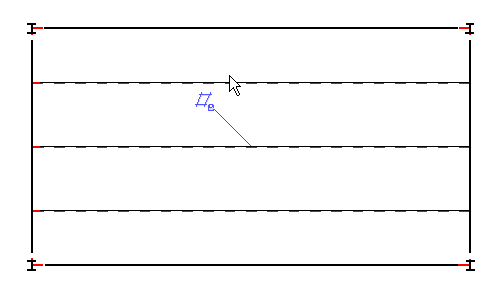

Sistema de vigas estructurales restablecido
