Es posible que tenga que ajustar un elemento de muro analítico en relación con otros elementos analíticos antes de realizar la exportación a un software de análisis y diseño. Utilice la herramienta Ajuste de muro para ajustar el muro analítico a:
- Otro muro analítico
- Un pilar analítico
- Una viga analítica
- Un nodo analítico de un suelo analítico o una losa de cimentación analítica.
Ajuste de muros analíticos a otros elementos
- Haga clic en la ficha Analizar
grupo Herramientas de modelo analítico
Ajuste analítico. - Haga clic en el grupo Edición de modelo analítico
Ajuste de muro. - Seleccione el borde de un extremo del muro analítico para ajustarlo como elemento analítico de origen. Solo puede seleccionar los bordes de los extremos verticales de los muros como elementos analíticos de origen.
- Seleccione el elemento analítico de destino. Los elementos que se pueden seleccionar como elementos analíticos de destino aparecen resaltados cuando se coloca el cursor del ratón sobre ellos.
- Haga clic en el grupo Seleccionar Modificar para aceptar los cambios y cerrar la herramienta Ajuste de muro. Todavía está activo el modo de edición analítico. Puede continuar realizando ajustes sobre elementos analíticos.
- Haga clic en
(Finalizar modo de edición) para guardar los cambios y salir del modo de edición analítico. Para salir del modo de edición analítico sin guardar los cambios, haga clic en
Cancelar.
Ajuste de un muro analítico a otro muro

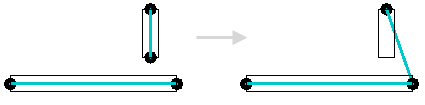

- Para ajustar un muro analítico de forma que el borde de su extremo corresponda con el de otro muro analítico, seleccione el borde del extremo vertical de otro muro como el elemento de destino

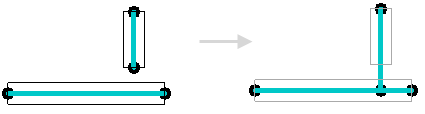

- Para ajustar un muro analítico de forma que el borde de su extremo se extienda al de otro muro analítico, seleccione el borde de superior de otro muro como el elemento de destino.

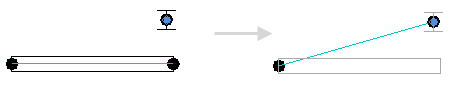

Ajuste de un muro analítico a un pilar
Ajuste de un muro analítico a una viga

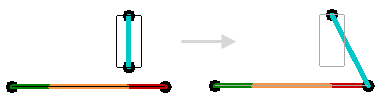

- Para ajustar el muro analítico de forma que el borde de su extremo corresponda con el nodo del extremo de la viga, seleccione este último como el elemento de destino.

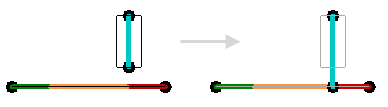

- Para ajustar el muro analítico de forma que el borde de su extremo se extienda a la viga, seleccione la viga analítica como el elemento de destino.

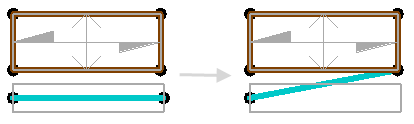

Ajuste del muro analítico al nodo de un suelo o una losa de cimentación
