Línea de mira de plano

Los ingenieros ven los planos con orientaciones distintas en cada país. Para esta variación, Revit proporciona el parámetro de tipo Línea de mira para planos estructurales.

Puede crear varios tipos de vistas de planos estructurales y definir el parámetro Línea de mira de forma diferente para cada uno, lo que permite tener varias líneas de mira dentro de un proyecto. Por lo general, las vistas de cimentación se ven hacia abajo, para mostrar forjados estructurales, muros de cimentación y zapatas. Las vistas de armazón se pueden ver hacia arriba, para mostrar elementos de armazón estructural sin que haya forjados estructurales que obstaculicen la vista.

Perspectiva de línea de mira

Para establecer la línea de mira

  1. En el Navegador de proyectos, seleccione una vista de plano estructural.

    El parámetro Línea de mira no está disponible para otros tipos de vistas de plano.

  2. En la paleta Propiedades, haga clic en (Editar tipo).
  3. En el cuadro de diálogo Propiedades de tipo, en Línea de mira, seleccione Arriba o Abajo.
  4. Haga clic en Aceptar.

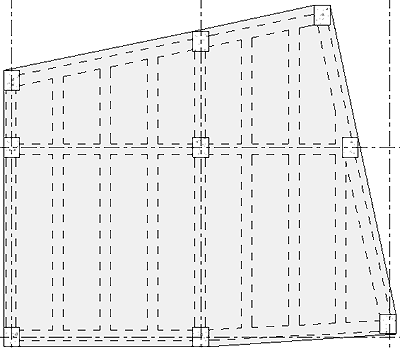

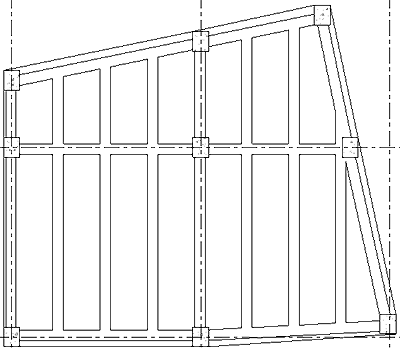

Línea de mira = Abajo Línea de mira = Arriba
Nota: Puede que sea preciso ajustar el plano de corte del rango de vista al modificar la configuración de la línea de mira. Consulte Rango de vista.
