Creación de un sistema de vigas 3D

Puede crear sistemas de vigas no planos en los que la elevación de una viga se define mediante sus líneas de boceto.

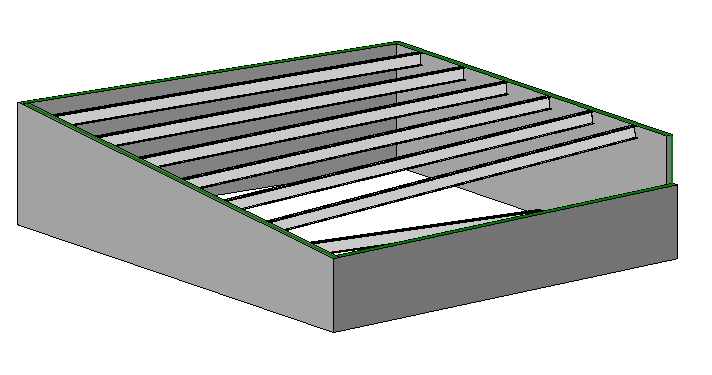

Sistema de vigas 3D

Las líneas de vigas de un boceto

• Sólo pueden definir una pendiente cuando se crean con la herramienta Seleccionar soportes.
• Definen una pendiente si tienen una viga como soporte.
• Disponen de la propiedad editable Define pendiente si tienen un muro como soporte. El valor por defecto de esta propiedad es verdadero.

La elevación del extremo de una viga en un sistema de vigas se define de este modo:

• Si el extremo de la viga se conecta a una línea de boceto que define una pendiente, la viga se conecta a la parte superior del soporte asociado.

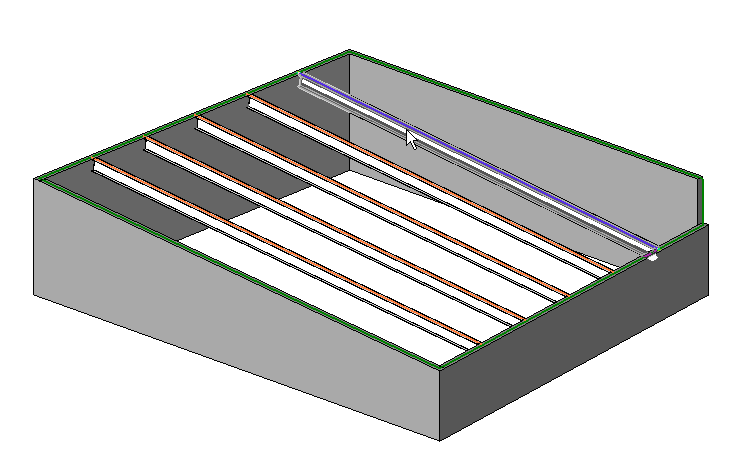

  Define pendiente

• Si la línea de boceto no define una pendiente, el extremo de la viga se eleva a un plano definido por los puntos finales de las dos líneas de boceto definidoras de pendiente que se encuentren más próximas.

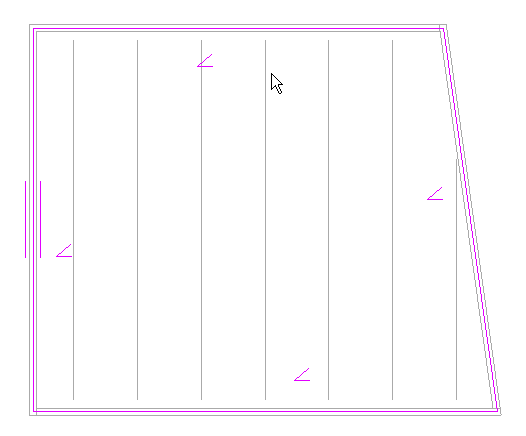

  Sistema de vigas elevado por las líneas de boceto más próximas

• Si el boceto no tiene líneas definidoras de pendiente, el sistema se comportará como un sistema de vigas 2D.

Para añadir un sistema de vigas 3D

1. Haga clic en la ficha Estructuragrupo EstructuraSistema de vigas.
2. En la paleta Propiedades, para Restricciones seleccione 3D.
