Creación de un plano de título

Los conjuntos de documentos de construcción suelen contener un plano de título (también denominado plano de portada). Un plano de título incluye, por lo general, una renderización, un dibujo 3D u otra vista del modelo de construcción. También puede incluir los siguientes tipos de información:

• Tabla de contenido (también denominada lista de planos, índice de dibujos o índice de planos)
• Nombre y dirección de proyecto
• Información de cliente
• Plano de proximidad
• Información de división por zonas
• Información de conformidad de códigos
• Lista de integrantes del equipo de proyecto
• Descripción legal del emplazamiento y su contorno
• Notas generales

Debido a que contiene datos de tipo distinto al de los de otros planos, el plano de título suele tener un formato también diferente. Puede que sea preciso crear un cuadro de rotulación diseñado especialmente para el plano de título. Consulte Cuadros de rotulación.

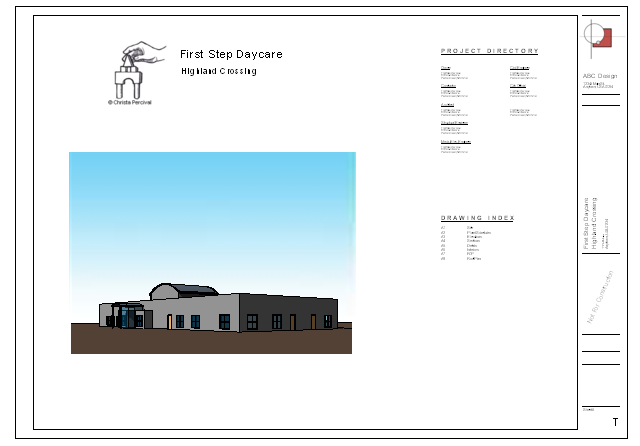

Ejemplo

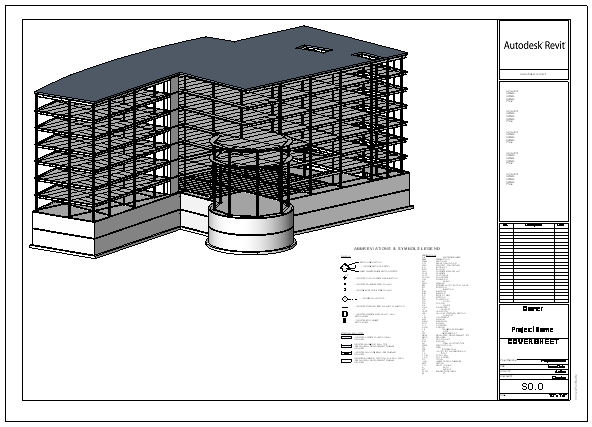

Ejemplo

Para crear un plano de título

1. Añada un plano al proyecto, con el cuadro de rotulación adecuado.

   Consulte Añadir un plano.

2. Cambie el nombre del plano para indicar que se trata del plano de título.

   Consulte Cambio de nombre de un plano.

3. Añada la vista deseada al plano.

   Consulte Añadir vistas a un plano.

4. Cree una lista de dibujos, omita el plano del título de dicha lista y añada ésta al plano.

   Consulte Listas de planos.

5. Añada la información requerida al plano de título.

   El cuadro de rotulación del plano de título suele incluir campos que se rellenan con información sobre el proyecto. Haga clic en las áreas de texto para introducir la información requerida. Consulte Especificar información de cuadros de rotulación para planos.
