Colocación de un pilar estructural inclinado mediante el forzado de cursor 3D

1. Abra una vista 3D del proyecto.
2. En la cinta de opciones, haga clic en Pilar estructural.

   ¿Dónde está?


   Ficha Estructuragrupo Estructura Pilar
   • Ficha Arquitecturagrupo Construirmenú desplegable Pilar Pilar estructural
3. Haga clic en la ficha Modificar | Colocar Pilar estructuralgrupo ColocaciónPilar inclinado.
4. En la paleta Propiedades, seleccione un tipo de pilar estructural en el menú desplegable del selector de tipo.
5. En la barra de opciones, seleccione Forzado de cursor 3D. Esto activa la colocación de pilares inclinados para que se fuerce a puntos que no están dentro del plano de trabajo de la vista, tales como pilares en alzados distintos.

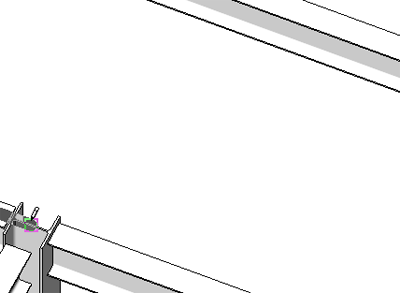

6. Haga clic en cualquier elemento estructural o en un punto final de un elemento para colocar el primer punto del pilar.

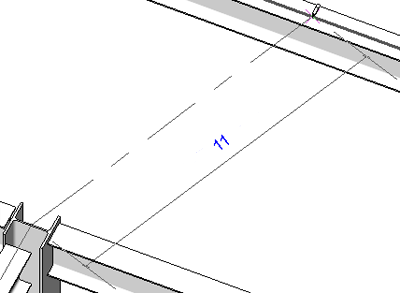

7. Haga clic en otro elemento estructural para colocar el pilar.

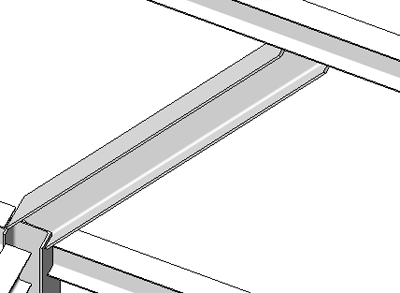

8. El pilar se coloca entre los dos elementos estructurales.

   Nota: Si alguno de los clics del proceso de colocación no es una referencia de forzado de cursor, la ubicación del extremo del pilar estará definida por el punto en que se haga clic y la elevación apropiada definida en la barra de opciones.
