El cuadro de diálogo Resultados y comparación incluye el diagrama Ahorro de energía potencial para un análisis energético. Utilice este diagrama para centrarse en los elementos de diseño, construcción y sistemas de un edificio que permitan ahorrar la máxima energía.
Los datos del diagrama proceden de 37 simulaciones energéticas distintas que se ejecutan simultáneamente en la nube. Cada simulación muestra una combinación de los elementos de construcción, entre los cuales se incluyen aspectos como el aislamiento de la cubierta y los muros, las propiedades de las cristaleras, los controles de luz y la infiltración. Estas simulaciones están diseñadas para comprobar valores extremos encontrados en edificios nuevos y ya existentes y para ayudar a los equipos de diseño a comprender en profundidad el grado de importancia que tiene cada parámetro para el rendimiento energético del edificio.
Cómo leer el diagrama
1: elementos del edificio analizados. Cada una de las barras del diagrama representa un elemento del edificio analizado para determinar su importancia en el conjunto del rendimiento energético del edificio. Se comprueban varias opciones de diseño para cada elemento del edificio.
2: línea base del modelo actual. La línea vertical con el valor 0 representa el rendimiento energético del modelo de construcción, tal y como se envió al análisis.
3: potencial ahorro/pérdidas. Los elementos con más potencial para ahorrar energía se muestran en la parte superior de la lista. El tamaño de la barra que queda a la derecha del eje es el porcentaje de ahorro potencial basado en el modelo actual. El tamaño de la barra que queda a la izquierda del eje es el porcentaje potencial de pérdidas.
4: importancia. El tamaño global de la barra muestra el grado de importancia que tiene este elemento del edificio para los análisis energéticos. Si la barra es larga, cualquier cambio en este elemento puede tener consecuencias importantes en el uso energético. El tamaño de la barra también depende de la variación que se produce en el valor de este elemento en los tramos alternativos. Se eligen los tramos de forma que representen los extremos posibles.
Cómo utilizar el diagrama Ahorro de energía potencial
El análisis energético es especialmente útil cuando se emplea en fases iniciales del proyecto y con suficiente regularidad como para sacar provecho del potencial que tiene elegir las opciones que reduzcan el consumo energético del edificio. Los equipos de arquitectura e ingeniería deben trabajar de forma conjunta para definir el ámbito y las prioridades de las medidas de eficacia energética. Este diagrama pretende facilitar el proceso y se puede generar fácilmente desde cualquier modelo de Revit.
El diagrama está diseñado para identificar elementos de energía importantes de un solo vistazo:
- Las barras de mayor envergadura representan elementos que resultan importantes para el edificio y afectan al consumo energético. Las barras de menor envergadura son menos importantes para el consumo energético.
- Las barras que se extienden a la derecha hasta un punto más lejano respecto a la línea base, presentan un potencial mayor para el ahorro energético. Las barras que se extienden a la izquierda hasta un punto más lejano, presentan un potencial mayor para las pérdidas energéticas.
Utilice esta información como guía para que el equipo de diseño se centre en los elementos del edificio que tienen más impacto sobre el rendimiento energético.
- Concéntrese en las oportunidades más relevantes que permitan mejorar la línea base. Para ello, investigue los elementos en la parte superior de la lista que presenten barras de mayor envergadura que queden a la derecha de la línea vertical. Recuerde que puede haber aspectos de diseño que sean importantes en el consumo energético del edificio que no se simulen ni aparezcan representados en el diagrama.
- Para evitar reducir el rendimiento energético, asegúrese de que no hace cambios en los elementos de construcción que presentan barras de más envergadura que queden a la izquierda de la línea vertical.
- Es bueno saber dónde se puede ser flexible. Si se modifican elementos del edificio con barras cortas a ambos lados de la línea vertical los cambios realizados tendrán poco peso en el rendimiento energético.
- Para un edificio existente, los resultados del diagrama pueden ayudar a definir las prioridades durante una revisión del edificio. Los elementos del edificio que impliquen mayores cambios deberían recibir más atención durante una revisión y durante los subsiguientes estudios de eficiencia.
Ejemplo: interpretar el diagrama Ahorro de energía potencial

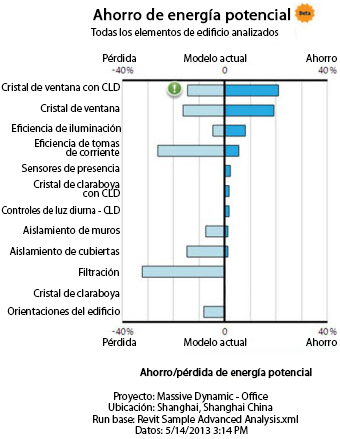

El diagrama siguiente se ha generado a partir de este modelo de Revit de un edificio de oficinas, que para la simulación se ubicó cerca de Shanghái. La parte inferior en forma de U está orientada al sur.
- Los elementos del edificio que presentan mayor incidencia en el consumo energético son Cristal de ventana, Eficiencia de tomas de corriente e Infiltración. Teniendo en cuenta las alternativas analizadas, estos tres elementos pueden suponer un impacto potencial en el consumo energético de aproximadamente un 35%. Hay otros parámetros importantes, con un impacto potencial en el consumo eléctrico de 10-15%, como Aislamiento de cubiertas, Eficiencia de iluminación y Aislamiento de muros.
- El principal nicho de mejora energética se halla en el cristal de las ventanas, según el modelo de construcción actual, con cerca de un 20% de mejoría. El modelo de construcción actual utiliza cristaleras transparentes de doble panel con un valor U (SI) de 3,16 (0,56 en su equivalencia británica), un SHGC de 0,69 y un VLT de 0,78.
- Mejorar la eficacia de las luces es la segunda área de mejora sobre la línea base. Las luces podrían mejorar el rendimiento energético aproximadamente un 8%.
- Puesto que los cambios realizados en las tomas de corriente y la infiltración pueden significar un cambio importante en el consumo energético, y puesto que estos valores pueden variar considerablemente en la práctica, revise los supuestos que emplea su modelo. Si el edificio utiliza sellados de poca calidad, la infiltración podría hacer que el rendimiento energético sea hasta un 30% peor que lo expuesto en el análisis.
- La cubierta y aislamiento de los muros que se han especificado son de una calidad relativamente buena. En esta área el potencial de mejora es pequeño, pero es importante para evitar que el rendimiento energético empeore.
- Cabe esperar una mejora de aproximadamente un 3% en la eficiencia energética global de Controles de luz diurna. Puede ver el impacto de esta mejora en la alternativa "Controles de luz diurna - CLD" y también en las alternativas relativas al cristal de las ventanas y las claraboyas que incluyen controles de luz diurna (DC). Los controles de luz diurna se agrupan con el cristal de las ventanas y las claraboyas para determinar si se obtienen mejoras más interesantes de los controles de luz diurna utilizando un tipo distinto de cristal.
Conclusiones sobre el diagrama:
